  • M100B+C系列电源防雷器
M100B+C系列电源防雷器

采用标准模块化设计,安装简单,维护方便

无漏流,残压低,通流量大,响应时间快

采用温控保护电路,可选内置热保护,短路故障自动脱离装置

具有工作故障指示,遥信告警等功能功能

3+1保护模式(L-N,N-PE),特别适合电网差的地区使用,工艺考究,能在高湿度和恶劣环境下长期工作

全国热线

400-886-8016

基本描述Basic description- 天盾 -

M100B+C系列电源防雷器主要用于配电系统A+B/B+C级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点,并且阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。

应用场景Application scene- 天盾 -

M100+C

01用于低压(220/380VAC)工业电网和民用电网

02建筑物重要用电设备配电箱、配电柜

03适用于配电室、配电柜、开关柜、交流配电屏等系统的电源保护

技术参数technical parameter- 天盾 -

产品型号

M100B+C/2

 M100B+C/1+N    M100B+C/4

M100B+C/3+N

标称工作电压Un

220V AC

380V AC

最大持续工作电压Uc

440V AC

最大通流容量Iimp(10/350μs)

50kA

标称放电电流In(8/20μs)

50kA

最大通流容量Imax(8/20μs)

100kA

保护水平

≤1.4kV

响应时间

100ns

保护模式

L、N-PE

L-N,N-PE L1、L2、L3、N-PE

L1、L2、L3-N,N-PE

外形尺寸

90×72×66 mm

90×144×66 mm

接线线径

电源线≥16mm2,地线≥25mm2

防护等级

IP20

工作环境

温度-40~+85℃,相对湿度≤95%(25℃)

安装示意图installation diagram- 天盾 -

安装步骤

1、截取合适长度导轨,用螺钉将导轨固定在安装面板上

2、分别将防雷器与断路器固定在导轨上

3、分别将L、N、PE等按照图示进行连接

4、完成遥信干接点连接

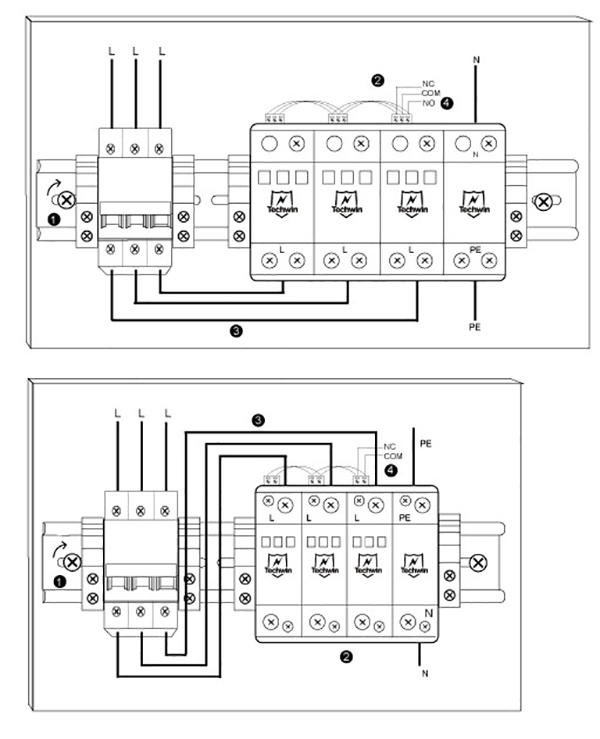

M100B+C/3+N示范

M100B+C/3+N示范
接线示意图

resource/images/fda886e16479406c8345d455a0a2b358_18.png

M100B+C/2接线示意图

resource/images/fda886e16479406c8345d455a0a2b358_16.png

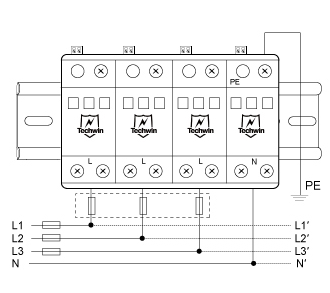

M100B+C/1+N接线示意图

resource/images/fda886e16479406c8345d455a0a2b358_12.png

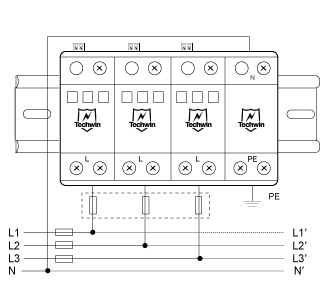

M100B+C/4接线示意图

resource/images/fda886e16479406c8345d455a0a2b358_10.png

M100B+C/3+N接线示意图
