l 概述

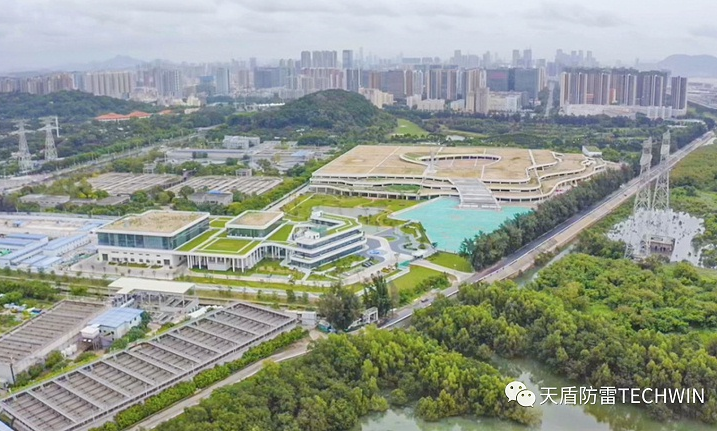

深圳市福永水质净化厂二期工程是一项重要的城乡环境治理项目，于2020年下半年启动，目标是建设一个规模为22.5万吨/日的半地下上盖型式水质净化厂。该项目位于海边空旷场地，包括多个关键建筑物和构筑物，如污水提升泵房、沉砂池、曝气池等。由于计算机、仪表和通信网络的大规模应用，实现了自动化控制和无人值班自动监测，因此，保护这些敏感设备免受雷电影响变得至关重要。



l 方案细节

为了确保水处理厂的安全运行，天盾雷电制定了一套综合防雷方案，包括外部防直击雷系统、过电压保护装置、屏蔽、共用接地系统和等电位连接。具体实施细节如下：

² 配电系统防雷

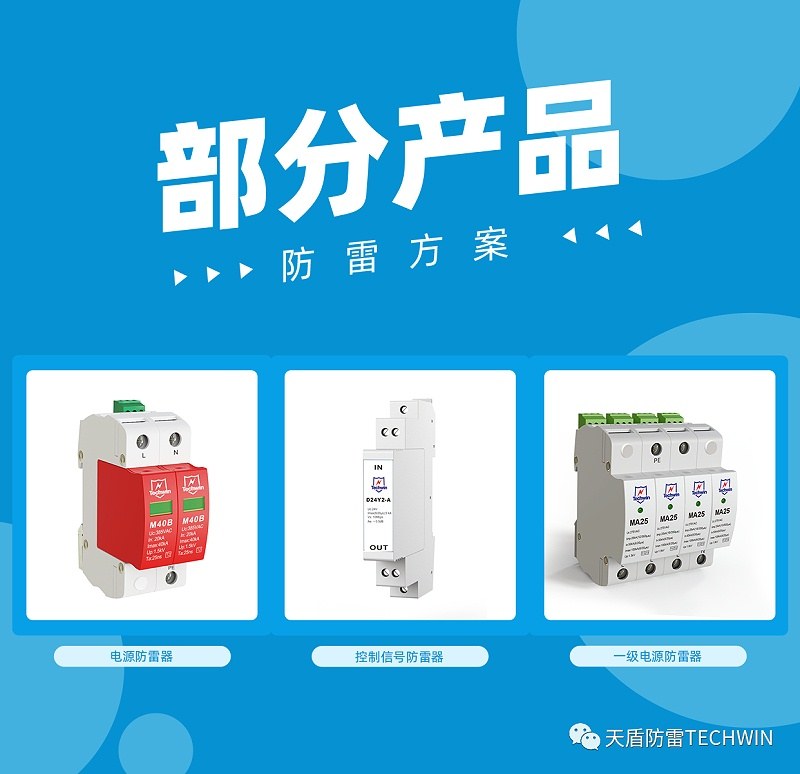

1) 在总配电柜进线处安装一级电源防雷器MA25/4和专用后备保护器TD-HA25/4。

2) 在各个配电箱和配电柜的电源进线处安装二级电源防雷器M80B4和后备保护器TD-HB80/4。

3) 对于PLC主站和工作站等关键设备，采用三级电源防雷器M40B4和后备保护器TD-HB40/4。

4) 对于计算机、服务器等数据设备，使用PDU供电单元进行末端防雷保护。

² 信号系统防雷

1) 在PLC系统的数据信号线、工业通讯总线以及LPZ0区至LPZ1区的线路上加装浪涌保护器。

2) 在中央控制室与现场控制站的数据信号传输端加装数据信号防雷器D24Y2（D24Y4）。

3) 对于现场控制站、远程I/O站之间的通讯线缆，加装网络信号防雷器D05J4或数据信号防雷器D24Y2（D24Y4）。

4) 在各类现场总线和模拟量仪表保护箱中加装信号防雷器，以保护滤池控制仪表、加药设备等。

5) 在数据机房端加装多口网络防雷器D05J4-24，以及在摄像机前段加装电源网络二合一防雷器M10-220/D05J4，以保护视频安防系统。



l 总结

通过天盾雷电技术有限公司的综合防雷方案，深圳市福永水质净化厂二期工程的自控系统得到了有效的雷电保护。这不仅确保了水处理厂的安全运行，还保障了中控楼内计算机机房设备及通信设备的稳定可靠运行，为工作人员提供了一个安全的工作环境。此项目的成功实施，再次证明了天盾雷电在防雷领域的专业能力和高效服务，为类似环境治理项目提供了宝贵的参考和借鉴。
