l 概述

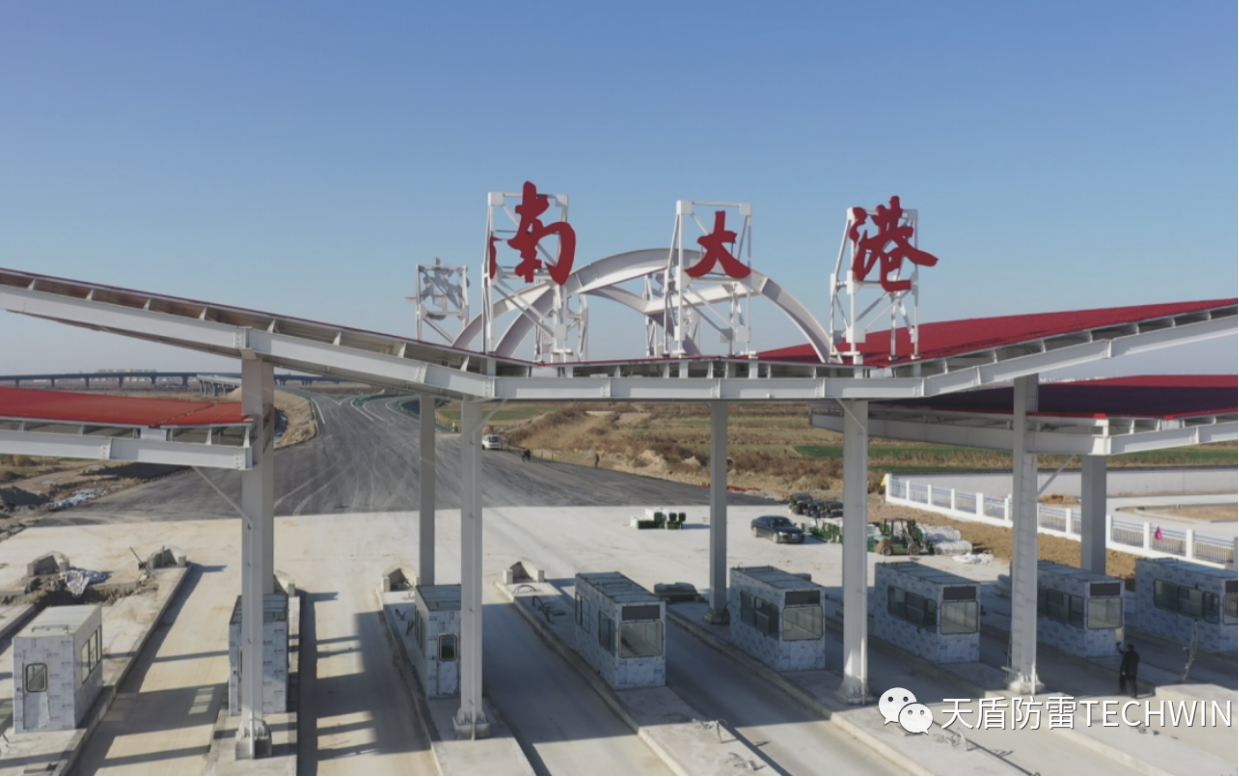

南大港产业园区位于河北省沧州市东北部，渤海湾西岸，是一个拥有296平方公里面积和5万人口的区域。随着沧州渤海新区开发建设上升为国家战略，南大港产业园区迎来了前所未有的发展机遇。在这样的背景下，数字化城市管理系统（数字城管）的建设成为了提升城市管理和公共服务水平的关键。数字城管系统综合运用现代数字信息技术，通过多部门信息共享和协同工作，构建起一个高效、快捷的城市管理和公共服务监督处置新机制。



l 方案细节

在数字城管系统的建设中，防雷设计是保障系统稳定运行的重要环节。该项目的防雷设计遵循国家标准《建筑防雷设计规范》，具体方案如下：

1) 机房配电柜防雷设计：

² 配置具有防浪涌、防雷击过流保护能力的浪涌保护器。

² 使用天盾雷电Techwin电源浪涌保护器进行分级防护。

² 在机房总配电箱配置一级电源浪涌保护器M100B+C/3+N型，最大可抵御50KA的冲击电流。

² 配置防雷专用后备保护器TD-HA50，以确保在工频漏电流或工频续流时迅速断开。

2) 电源进线和UPS配电柜防雷设计：

在大厅主电源进线处和UPS配电柜处加设防雷浪涌保护器，雷电通量40kA。

使用M40B系列产品，满足国际TÜV Rheinland认证，保护设备免受雷电电磁脉冲和操作过电压的影响。

3) 接地系统和弱电供电系统防雷设计：

² 在机房总电源入口处的配电母线上安装防雷浪涌保护器。

² 对于直流24V、12V等供电系统采用直流电源浪涌保护器。

² PDU机柜处安装具备防雷防浪涌的电源分配电单元PDU10-220-8。

4) 城管监控系统前端视频监控摄像机防雷设计：

² 在配电箱总配电处安装电源防雷M40B2系列防雷产品。

² 在摄像机进线处安装电源网络二合一浪涌保护器M10-24/D05J4和M10-12/D05J4产品。

² 对于以太网供电摄像机采用POE6-48防雷产品，保护通信设备POE端口线路。

² 此外，数据交换系统、网络数据中心等也配置了相应的网络系统防雷设备，确保了整个数字城管系统的安全稳定运行。

l 总结

河北沧州南大港新区数字城管项目的成功实施，展示了综合智慧防雷解决方案在现代城市管理中的重要作用。通过精确的防雷设计和高质量的防雷产品，该项目不仅提高了城市管理的效率和公共服务的水平，还确保了系统的长期稳定运行。这一案例为其他城市提供了宝贵的经验和参考，证明了在数字化转型过程中，防雷设计是保障系统安全不可或缺的一环。
