TD-G5043隔离器，又称隔离式安全栅。采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。广泛应用于石油、化工等易燃易爆的场所。

TD-G5043隔离式安全栅其主要功能是给危险区的变送器提供隔离电源；把变送器产生的4/20mA电流信号，从危险侧隔离传送到安全侧，去驱动安全区负载；适用于0区、1区、2区等不同危险等级的场所，能够有效保障ⅡA、ⅡB、ⅡC类设备的安全。提高了所连接设备相互之间的电气安全绝缘性能。

  隔离式安全栅的功能与特点

1、通路数：单入双出，完全浮空，变送器产生的4/20mA电流信号，从危险侧隔离一路输入，可分两路输出到安全侧，信号不相互干扰，去驱动安全区负载。

2、适用变送器所处场所广：适用于0区、1区、2区等不同危险等级的场所，能够有效保障ⅡA、ⅡB、ⅡC类设备的安全。

3、安全区输出：信号范围：4－20mA或（1－5V）；负载电阻：≤550Ω（电流输出），≥10KΩ（电压输出）。

4、危险区输入：信号范围：4－20mA；配电电压：20mA时>15.5V，开路时≤26V。

5、转换精度高，温度漂移小：转换精度：0.1%，温度漂移< 0.1μA/℃ （-20～60℃）。

6、功耗小：电源：20 - 35Vdc，功耗：24V，65mA，最高电压Um：250V。

7、防爆标志：[Ex ia Ga]ⅡC。

  安全认证与应用标准

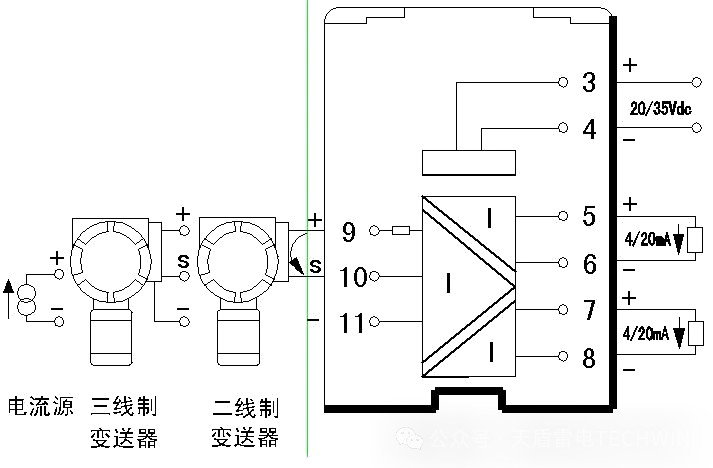

TD-G5043隔离式安全栅应用系统组成图

TD-G5043隔离式安全栅通过了国家级防爆安全认证，符合GB3836.1-2010和GB3836.4-2010等标准，适用于各类危险环境。

本质安全回路系统的构建需确保隔离式安全栅与本安仪表的匹配，严格遵守要遵守GB3836.13－1997“爆炸性气体环境用电气设备。

第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15－2000“爆炸性气体环境用电气设备。

第15部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006“爆炸性气体环境用电气设备。

第16部分：电气装置的检查和维护（煤矿除外）”和GB50257－1996“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。

使用环境：

> 安全隔离：安全侧与危险侧隔离电压250V,Ac。

> 绝缘强度：2500V,Ac，1min（本安端与非本安端）。

> 工作场所要求：安全栅应安装在安全区不含爆炸性气体的安全环境中，并不得有振动及冲击，无大电流和火花等电磁感应影响及周围环境中无强烈腐蚀的场所。

TD-G5043隔离式安全栅在防爆系统中起到了关键作用，凭借其高效的限压限流功能和严格的安全认证，为危险场所的电气设备提供了可靠的防护。该设备为石油、化工等行业的生产安全提供了坚实的技术保障。
