雷电地电位反击产生的原理

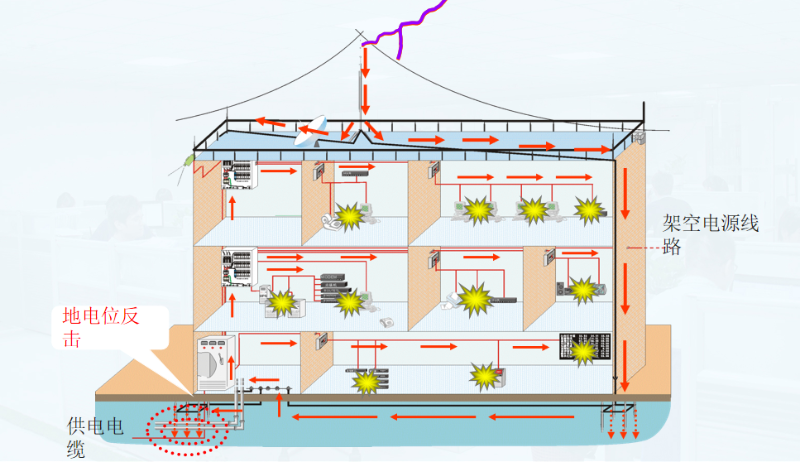

       在电力系统正常工作时，避雷装置、设备保护接地和接地网等都处于相同零电位，地网不存在电位分布不均的问题，在接地装置与连接在它上面的设备之间也不存在电位差和电位反击的问题。而当雷击避雷装置后，雷电流流经引下线和接地网的时候，由于大地电阻的存在，使得土壤中异性电荷无法迅速将雷电流的电荷中和，这就必然引起大地局部电位升高。地网高电位会通过设备的接地线、建筑物的防雷接地、站内设备的保护接地、工作接地以及其他建筑物的外部防雷系统或其他自然接闪物（各种管道、电缆屏蔽管等），引入到设备和设备屏蔽层，从而对设备造成反击灾害，其中弱电通信设备以弱电微电子为主，耐高压差，首当其冲被损害。

       雷电地电位反击的防护措施

    为了防止雷电地电位反击现象，一般的防护措施有设置安全距离、等电位连接、屏蔽、加装浪涌保护器、间隙或隔离变压器。这些措施能削弱地电位反击的影响，很多措施在施工上存在难点，针对雷击地电位反击对弱电通信设备的影响，我司研制出一款新型的地闪回击保护防雷技术设备--地电位反击保护装置。

       地电位反击抑制器又叫也被称为地闪回击保护器、地电位反击抑制器、地网干扰抑制器、地网综合保护装置、防电位反击箱、地电位反击箱、防地电位反击器或地电位反击防护接地箱。

        地电位反击抑制器工作原理

       在雷电流和雷电电磁脉冲下泄过程中，有效阻止能量通过低压工作地和信号保护地窜入低压和弱电信号线路。犹如海滩和河岸边建起的堤坝，防止海浪和河水涌入岸边造成的损害。

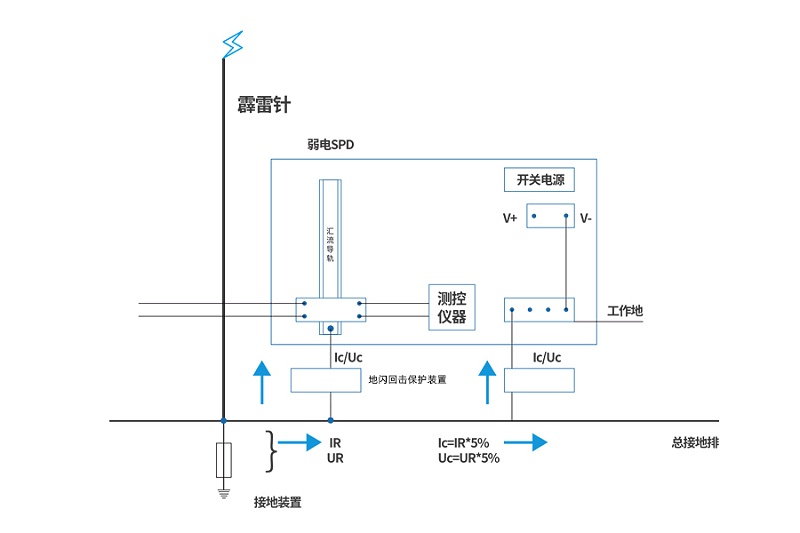

      通过地闪回击保护装置，串联于信号地/工作地与防雷地之间，利用地闪回击保护装置对雷电电涌脉冲的高阻抗特性，强制雷电电涌脉冲通过泄放单元泄放进接地装置。防止雷击反击过电压、过电流进入系统设备，减少电磁干扰，降低对设备的损害。

    地闪回击保护装置的作用

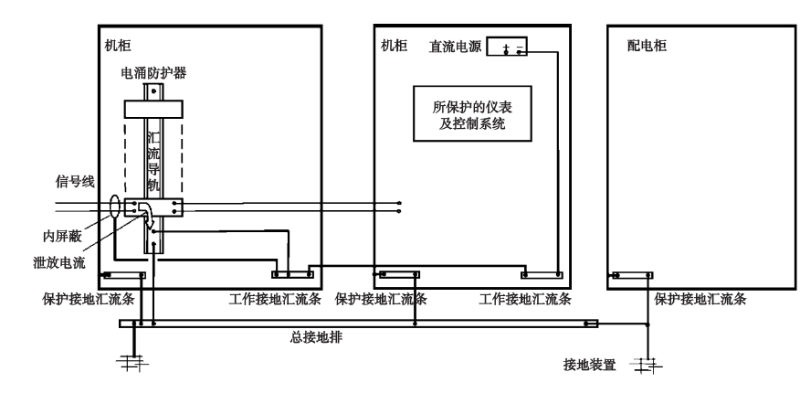

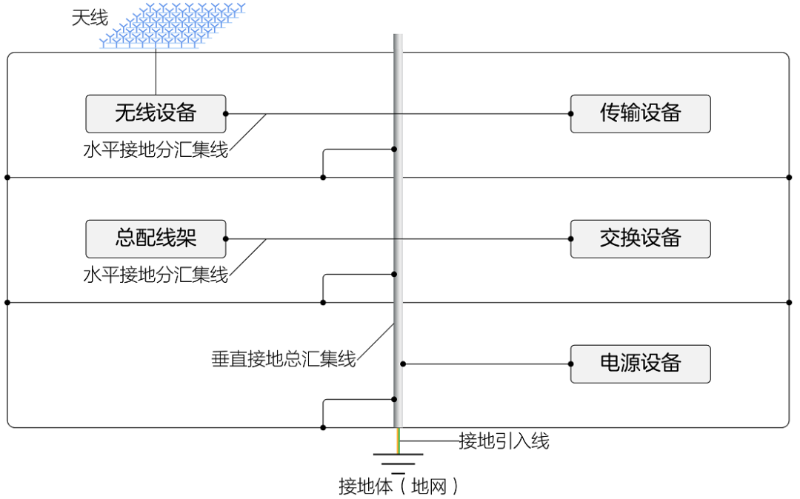

机柜接地示意图

    假设接闪直击雷或者经电源线雷电电磁脉冲流入地网的雷电流为50kA，地网接地电阻为4 Ω，弱电设备工作地及保护地的地点位升高值达到200 kV，瞬态过电压通过弱电设备工作地及保护地反击到线路中，造成设备损坏。

加装地闪回击保护装置后

    加载地闪回击保护装置后，以回击抑制比26dB计算，其抑制能力达到95%，流到中性点的电流则为 50×5%=2.5kA，保护地和工作地的电位为10kV ；以回击抑制比 30dB计算，其抑制能力达到97%，流到中性点的电流则为 50 × 3%=1.5kA，保护地和工作地的电位为7.5kV。

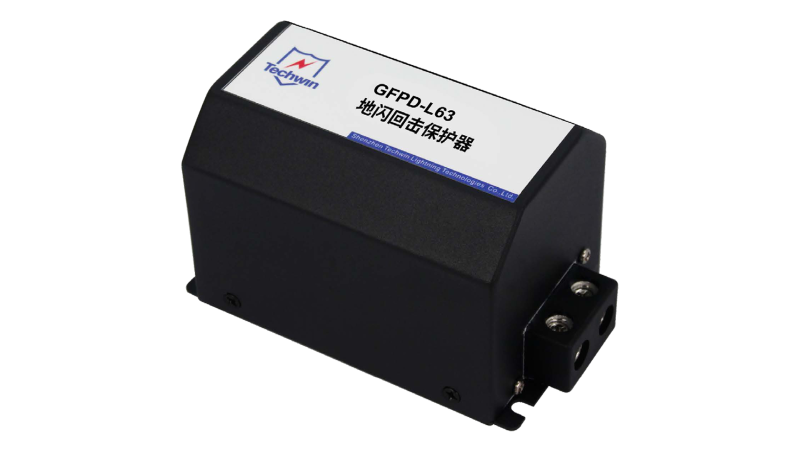

GFPD-L63

       这款新型的地闪回击保护防雷技术设备不仅能解决雷击地电位反击对弱电通信设备的影响，还能配合防雷产品使用有效降低残压，解决恶劣环境防雷接地问题，同时降低设备防雷接地工程的建设难度和防雷建设成本，降低对接地的要求。
