SPD后备保护器的作用

       SPD 专用后备保护装置是依据GB18802.1/IEC61643-11-2011标准设计的一种高效防护设备。其核心功能是快速切断电源电涌保护器（SPD）在工频过电压或劣化时可能引发的工频漏电流或续流问题，同时在雷电电磁脉冲电流泄放过程中保持正常运行，避免因电涌保护器失效导致的安全隐患（如燃烧、爆炸）。

此装置解决了传统熔断器或断路器作为外置脱离装置的保护盲区问题，是低压配电系统中电压开关型 SPD与电压限制型 SPD的理想配套器件。

      适用范围

• 适用于交流 50/60Hz，电压范围 230V-440V的低压电源配电系统
• 支持 TT、TN 等供电系统
• 与 SPD 串联应用，提供全面保护

SPD后备保护器主要特点

1. 智能识别功能

   • 精确区分工频电流与雷电电磁脉冲电流。
   • 当 SPD 因劣化或工频过电压引发漏电流或续流时，可迅速与工频配电系统脱离，但对雷电电磁脉冲电流的泄放过程保持正常。

2. 快速分断保护

   • 在 SPD 出现劣化、短路或失效时，SSD（SCB）可永久断开与电源系统的连接，确保系统安全。
   • 提供低失效电流、过电流及短路电流的分断保护功能。

3. 通流容量配合

   • SSD（SCB）与 SPD 的通流容量相匹配，具备与 SPD 泄放能力（如 limp 或 lmax）相适应的电涌耐受能力，确保在雷电电流泄放过程中不断开。
   • 工频脱扣电流小，进一步降低误触发风险。

4. 高效脱扣能力

   • 能够在0.1秒内切断超过3A的低短路电流，避免 SPD 起火等危险。
   • 残压水平低，性能优于传统熔断器，确保设备安全可靠运行。

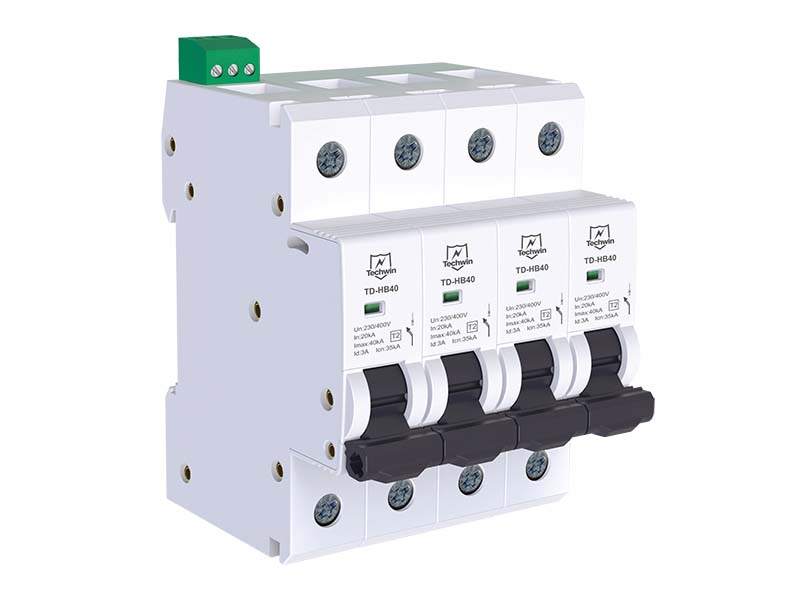

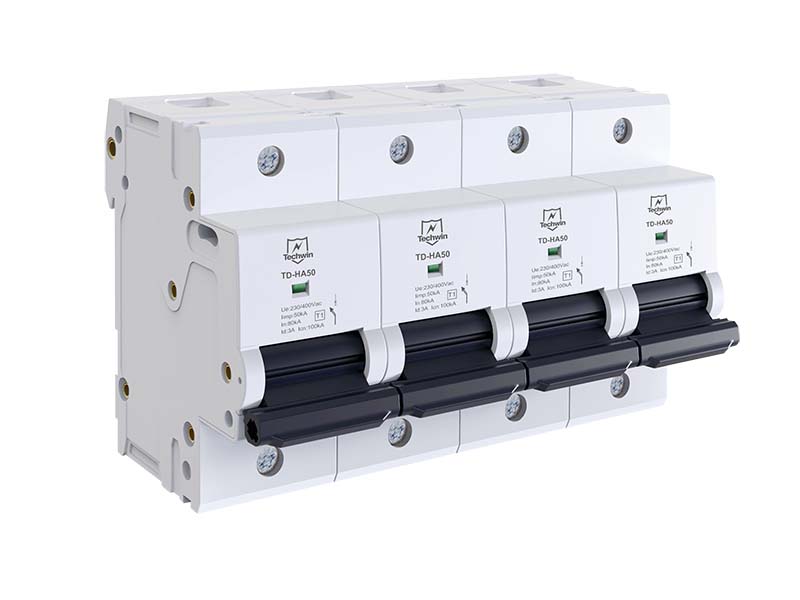

TD-HA/HB 系列后备保护装置是低压配电系统中保障电涌保护器安全运行的重要部件。它结合智能识别和快速分断能力，兼具高可靠性和耐用性，是确保电力系统与电涌保护器协同工作的理想选择。
