在雷电防护中，配电箱浪涌保护器（SPD）起着至关重要的作用。按照防雷分级防护的原则，结合房屋遭受雷击的可能性，为确保电力系统和用电设备的安全，需要分级部署浪涌保护器。天盾雷电做了详细说明：

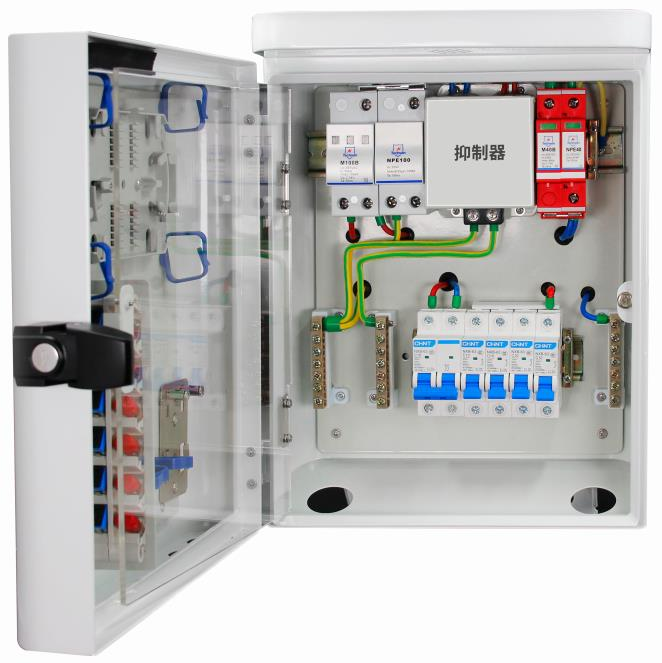

一级防护：主配电箱浪涌保护

适用范围： 用户供电系统的入口进线处（主配电箱）。
目的： 吸收大规模浪涌电流，保护下游线路和设备。

安装建议：

• 在主配电箱安装一级浪涌保护器，连接方式为：
  • A/B/C三相线分别接防雷器的相应接线端。
  • 黄绿地线连接到配电箱的专用防雷接地端子（注意：不是电源地线或保护地线，而是专用防雷接地）。
• 技术参数要求：
  • 最大冲击容量：≥100kA/相
  • 限制电压：≤2800V

一级防护器专为承受雷电直击或感应雷的大电流浪涌设计，能够将大部分浪涌电流分流至大地。它主要用于保护电力系统的基础安全，提供中等水平的限制电压，但不能完全保护系统内的敏感设备。

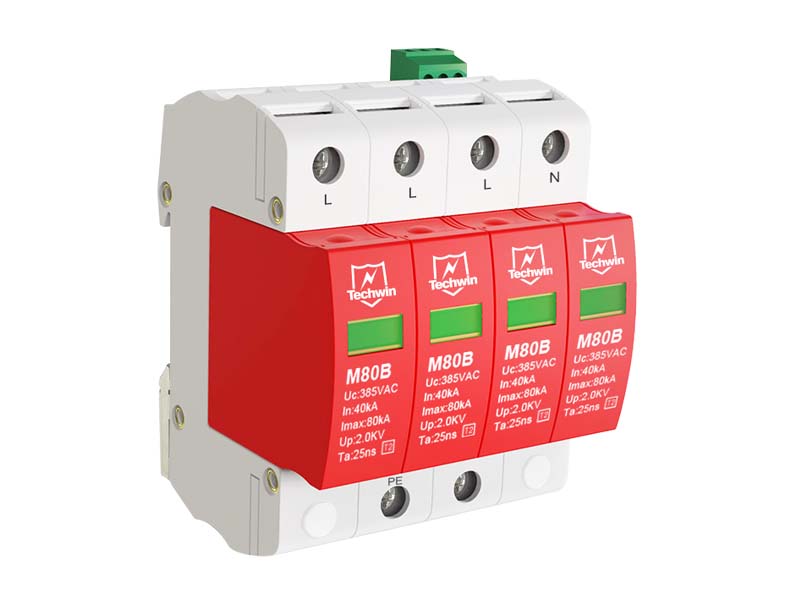

二级防护：分路配电设备浪涌保护

适用范围： 向重要或敏感用电设备供电的分路配电箱。
目的： 进一步吸收一级防护后的剩余浪涌能量，增强对瞬态过电压的抑制能力。

安装建议：

• 在分路配电设备处安装二级浪涌保护器，重点保护敏感设备。
• 技术参数要求：
  • 最大冲击容量：≥40kA/相
  • 限制电压：≤2000V

二级防护主要针对瞬态过电压的抑制，对通过一级防护后的残余浪涌能量进行有效吸收。通常，这一级别的防护已经能够满足普通用电设备的运行要求。

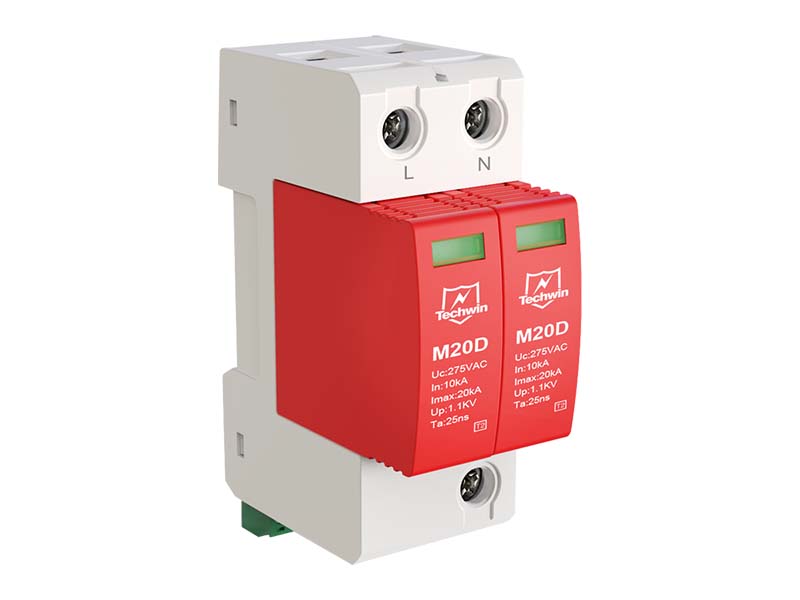

三级防护：终端设备浪涌保护

适用范围： 用电设备内部或终端电源部分。
目的： 彻底消除微小瞬态过电压的影响，保护精密电子设备。

安装建议：

• 在设备内部或设备供电端安装三级浪涌保护器，特别适用于关键性或敏感性电子设备。
• 技术参数要求：
  • 最大冲击容量：20kA/相或更低
  • 限制电压：≤1800V

三级防护是整个系统的最后一道屏障，能够完全消除系统内可能产生的瞬态过电压，保障精密设备的长期稳定运行。

分级防护的重要性

浪涌保护器的分级安装是雷电防护体系的核心。

• 一级防护：保护整个电力系统，承受大电流冲击。
• 二级防护：针对重要设备，吸收剩余能量。
• 三级防护：保护精密设备，消除微小瞬态过电压。

分级防护的实施能够有效提高系统防雷能力，避免设备因雷电浪涌损坏，保障供电系统和用电设备的安全运行。

注意事项

1. 接地规范： 配电箱浪涌保护器的接地必须是专用防雷接地，接地电阻应符合标准（一般不超过10Ω）。
2. 选型匹配： 根据现场情况选择适配的浪涌保护器，尤其要关注浪涌保护器的冲击容量和限制电压。
3. 定期维护： 浪涌保护器需要定期检查，更换老化或损坏的设备，以确保防雷效果。

天盾雷电通过科学部署和正确安装浪涌保护器，能够显著提高电力系统的雷电防护能力，为建筑物及设备提供全面安全保障。
