安装浪涌保护器需要遵循以下步骤，根据具体设备和环境的条件进行调整：

1. 确定供电方式和电压

• 确认电源系统类型：
  • 单相系统（L、N、PE）。
  • 三相系统（L1、L2、L3、N、PE）。
• 测量输入和输出电压，选择适配的浪涌保护器（SPD）。

2. 确定安装位置

• 一级浪涌保护器：通常安装在建筑物的总配电柜内或靠近电源入口处。
• 二级浪涌保护器：安装在分配电柜中，靠近用电设备。
• 信号浪涌保护器：安装在信号线的输入端和设备前端。

3. 接线要求

电源浪涌保护器接线

1. 线路标识：
   • 按照浪涌保护器标注的L（相线）、N（中性线）、PE（地线）端子连接。
2. 导线选择：
   • 导线横截面积一般不少于6mm²铜线，接地导线宜短而直，减少电感效应。
3. 连接方法：
   • 将L、N接到电源相应的输入端，PE接地线。
   • 尽量靠近被保护设备或线路。
4. 保护距离：
• 建议SPD到设备之间的距离不超过10米，否则需加装二级保护。

信号浪涌保护器接线

1. 输入端和输出端：
   • 输入端连接外部信号线，输出端连接到设备信号接口。
2. 分类保护：
   • 区分模拟信号、数字信号、通信线路等，选择匹配的保护器。

4. 环境要求

• 防护等级：选择适合环境（如潮湿、高温、腐蚀等）的浪涌保护器。
• 接地电阻：接地电阻要求小于10Ω，确保SPD的泄流能力。

5. 验证安装

• 检查接线：确保所有接头紧固，避免虚接。
• 功能测试：通电后，观察保护器状态指示灯是否正常。
• 维护检查：定期检查SPD状态，如出现失效标识，应及时更换。

通过合理的接线与安装，可以有效防止电源和信号线因雷击或瞬态过电压造成设备损坏。一下是天盾雷电部分产品的接线图

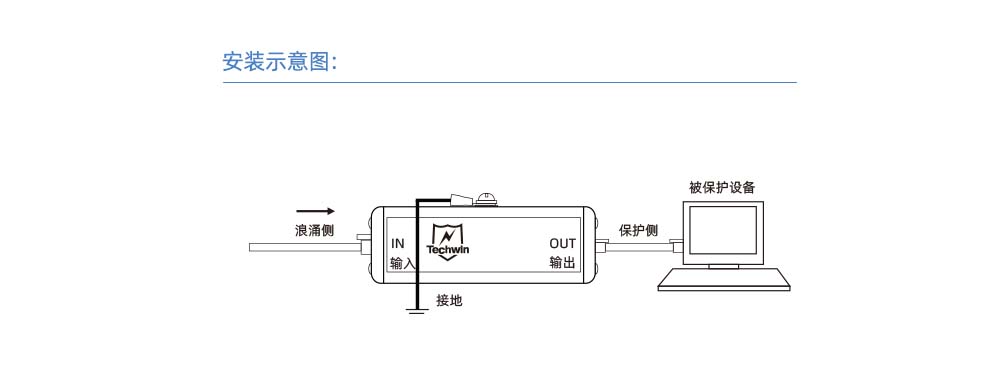

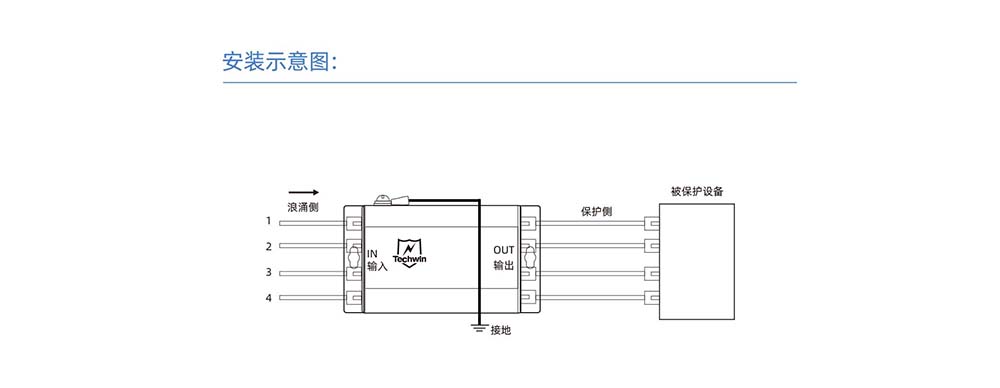

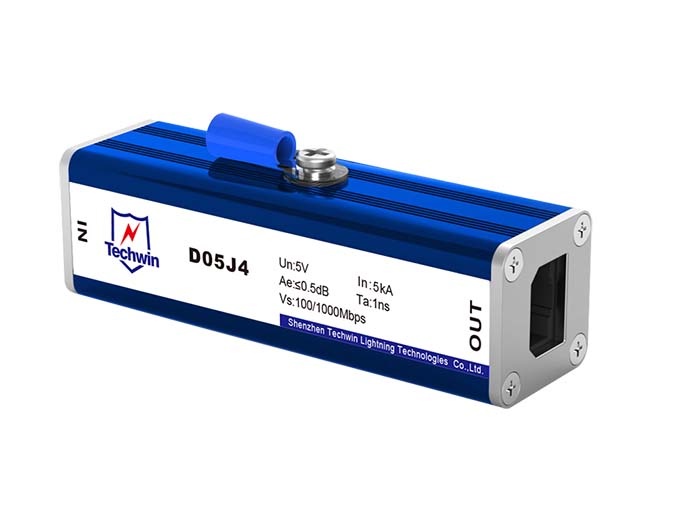

信号防雷器 D05J4

POE以太网信号防雷器 POE5-48

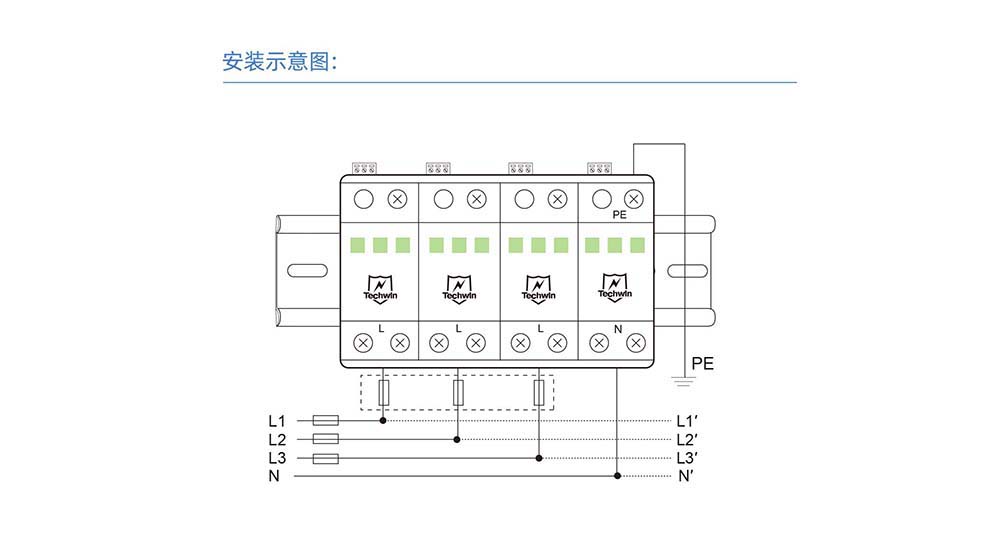

多脉冲防雷器    TDMS-40B

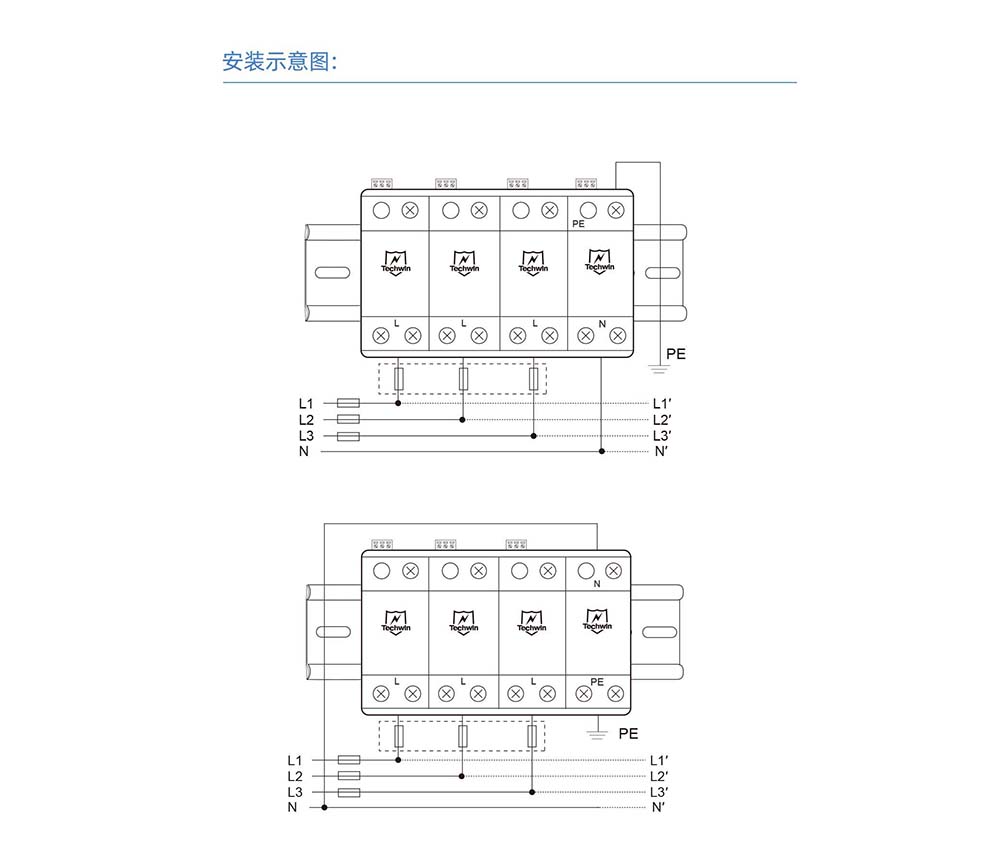

电源浪涌保护器  M100B+C

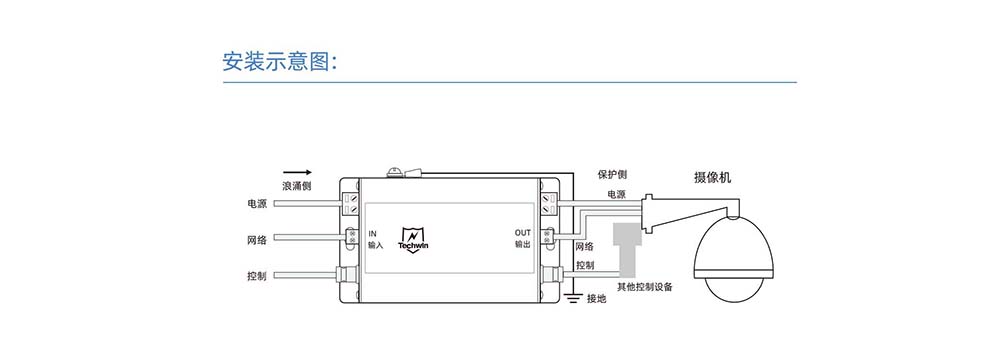

MDI高速三合一防雷器  MDI-3-12、MDI-3-24、MDI-3-220
