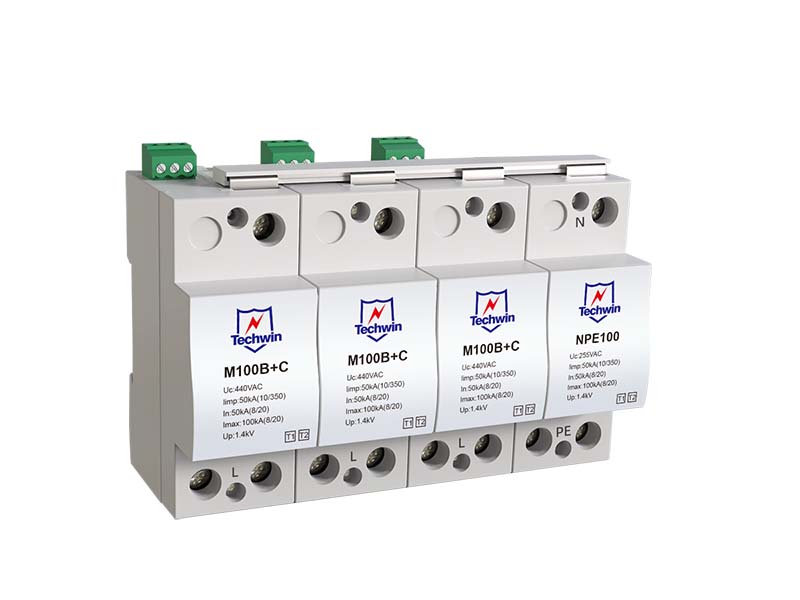

一级浪涌保护器简介

一级浪涌保护器（SPD T1）是安装在总配电柜的浪涌防护设备，主要用于承受雷电浪涌直接侵入时的巨大能量泄放。这种浪涌保护器主要用于从LPZ0区到LPZ1区的过渡，防止高能量浪涌对内部设备的损害。

主要功能

• 将雷电浪涌从数万到数十万伏限制到2500V~3000V的安全范围。
• 适用于可能发生直接雷击的场合，能够承受T1级雷电浪涌测试。
• 对于直接雷击或雷击传导的电流进行初级泄放，将雷电能量逐步分级泄放到地。

常见规格

参数	说明
Iimp	冲击电流能力，常见规格有12.5kA、15kA、25kA、50kA。
Up	电压保护水平，≤2.5kV。

根据国标要求，一级浪涌保护器的性能应满足：

• Iimp ≥ 12.5kA
• Up ≤ 2.5kV

分级防护

一级浪涌保护器作为防雷系统的第一道屏障，配合其他级别的浪涌保护器，形成完整的分级防护体系：

1. 一级浪涌保护器（SPD T1）：
   • 直接承受雷击电流，保护总配电柜及其后设备。
   • 避免直接雷击电流对后端设备的破坏。
2. 二级浪涌保护器（SPD T2）：
   • 针对一级保护器残余电压以及**雷击电磁脉冲（LEMP）**感应电流。
   • 进一步降低浪涌电压至对终端设备更安全的范围（如≤1.5kV）。
3. 三级浪涌保护器（SPD T3）：
   • 用于敏感设备保护，防护经过前两级保护后残余的雷击电压和感应浪涌。

适用场所

• 高层建筑
• 工业厂房
• 电力传输线路起点
• 通信基站

工作原理

一级浪涌保护器通过高能量吸收元件（如放电管、氧化锌压敏电阻等），在雷击发生时迅速导通，将浪涌电流导入大地。

• 特点：承受能量大，泄放能力强，但电压保护水平（Up）较高，需后续浪涌保护器补充防护。

选型建议

选择一级浪涌保护器时应重点关注：

• 系统电压（Un）：保护器的额定电压应与供电系统一致。
• 冲击电流（Iimp）：根据现场雷击风险选择适当规格。
• 电压保护水平（Up）：需满足设备耐压要求，越低越好。

通过科学合理地选用和安装一级浪涌保护器，可显著提升电力系统和设备的安全性，有效防止雷击造成的重大经济损失和人员伤害。
