直流浪涌保护器防护用途分析

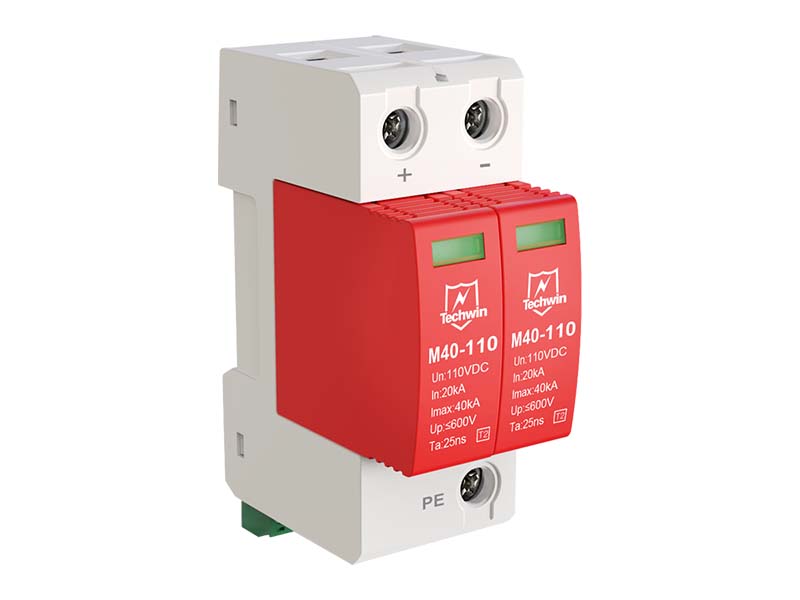

直流浪涌保护器（SPD）的核心用途是保护直流电源设备及相关电子设备免受雷电、电涌以及瞬态过电压的影响。以下是直流浪涌保护器的主要防护用途及分类特点：

1. 防护类型及用途

（1）开关型浪涌保护器

• 工作原理：
  在无瞬态过电压时呈现高阻抗，一旦瞬态过电压产生时，阻抗迅速降为低值，导通雷电流。过电压消失后恢复为高阻状态。
• 用途：
  用于承受较高雷电冲击，适合第一级防护，安装在直流电源系统的输入端或直流电缆进入建筑物的入口处（如光伏电站直流汇流箱入口）。
• 常用器件：放电间隙、气体放电管、晶闸管等。
• 特点：适合保护设备免受高能量冲击，通流能力大，但限制电压较高。

（2）限压型浪涌保护器

• 工作原理：
  正常工作时阻抗较高，当电涌电压和电流增大时，阻抗非线性下降，快速分流电涌。
• 用途：
  用于进一步抑制浪涌残压，适合二级或三级防护，通常安装在直流配电柜、设备端或敏感设备电源端口。
• 常用器件：氧化锌压敏电阻、瞬态抑制二极管、雪崩二极管等。
• 特点：响应时间快（纳秒级），适合对精密设备的保护。

（3）分流型或扼流型浪涌保护器

• 分流型：
  • 并联于被保护设备两端，对雷电脉冲呈低阻抗，对正常直流电流呈高阻抗。
  • 用途：主要用作高频雷电波的泄放。
• 扼流型：
  • 串联于被保护设备前端，对雷电脉冲呈高阻抗，对正常直流电流呈低阻抗。
  • 用途：对直流线路提供阻抗匹配，保护敏感设备免受雷电冲击。
• 常用器件：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器。

2. 分级防护和典型用途

为实现更高效的防护，直流浪涌保护器通常分级配置：

（1）一级防护（LPZ0A-LPZ1，直流总线入口处）

• 作用：拦截大部分雷电能量，降低进入内部系统的浪涌电压和电流。
• 类型：开关型或组合型浪涌保护器。
• 技术要求：
  • 标称电压：与直流系统额定电压一致（如1000V DC、1500V DC）。
  • 冲击电流能力：Iimp ≥ 12.5kA。
  • 保护水平（Up）：≤ 2.5kV。

（2）二级防护（LPZ1-LPZ2，直流配电柜）

• 作用：吸收一级保护后剩余的浪涌能量，进一步降低浪涌电压幅值。
• 类型：限压型浪涌保护器。
• 技术要求：
  • 冲击电流能力：In ≥ 10kA。
  • 保护水平（Up）：≤ 1.5kV。
  • 安装位置：直流配电柜内，向关键设备供电的分路处。

（3）三级防护（LPZ2-LPZ3，设备端口或精细保护）

• 作用：对敏感电子设备进行精密保护，消除瞬态过电压。
• 类型：串联式限压型浪涌保护器。
• 技术要求：
  • 冲击电流能力：In ≥ 5kA。
  • 保护水平（Up）：≤ 1kV。
  • 典型应用：光伏逆变器、直流配电系统中的电子控制设备等。

3. 特殊用途及选型建议

（1）光伏系统

• 光伏电站直流侧暴露于室外环境，易受雷击影响：
  • 汇流箱保护：一级防护（开关型）。
  • 逆变器输入端保护：二级防护（限压型或组合型）。
  • 精密设备保护：三级防护（限压型）。
  • 推荐电压范围：如600V、1000V、1500V DC等。

（2）直流充电桩

• 用途：保护充电设备免受雷电电涌和电网过电压影响。
• 安装位置：直流输出端。
• 推荐SPD：限压型，冲击电流能力 ≥ 10kA。

（3）数据中心直流电源

• 用途：保护UPS设备及服务器供电系统。
• 推荐SPD：组合型，具备低限制电压（≤ 1kV）。

4. 注意事项

1. 可靠接地：SPD必须有良好的接地系统，接地电阻一般应小于10Ω。
2. 参数匹配：SPD的额定电压和保护水平必须与系统及设备耐压相匹配。
3. 定期维护：检查SPD的劣化指示，及时更换失效器件。

通过合理选型和分级安装，可以有效提升直流电源系统的抗雷击和抗电涌能力，保护关键设备安全稳定运行。
