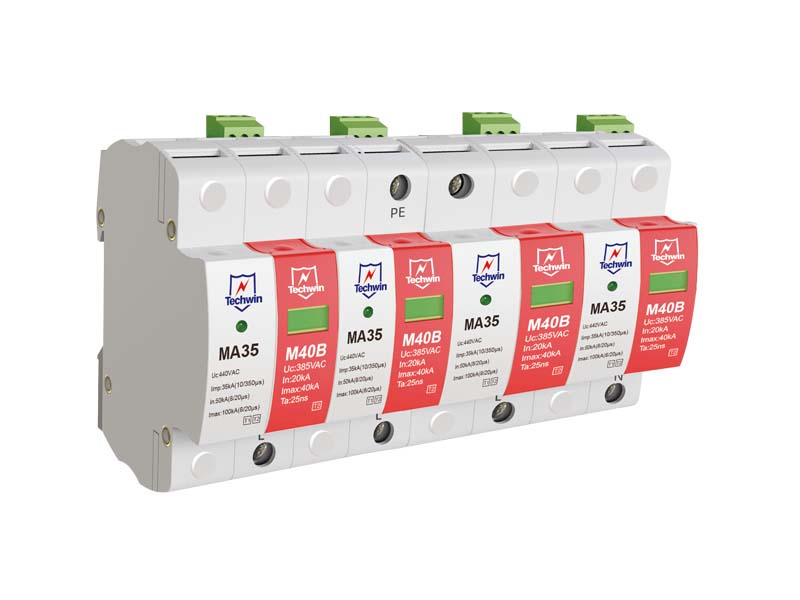

浪涌保护器（Surge Protective Device, SPD）在电气图中的符号常以以下形式表示：

1. 标准符号：SPD符号通常表示为带有箭头或波浪线的保护装置，具体形态可能依设计规范而有所不同。
   例如：
   • 放电间隙符号：⚡️
   • 保护电路连接符号：↔️。
   标准化图示中，SPD在系统中常标注为“SPD”或者与具体防护等级（如L1、L2）相关的标注符号。

浪涌保护器的连接导线长度要求

• 总长度要求：浪涌保护器连接导线的长度应尽可能短，推荐不超过 0.5米。
• 分级保护距离要求：
  • 从电压开关型浪涌保护器到限压型浪涌保护器的线路长度应 小于10米。
  • 限压型浪涌保护器之间的线路长度应 小于5米。

导线过长的解决办法

1. 采用凯文接线法

   • 凯文接线法（Kelvin Connection）是一种特殊的布线方式，目的是减少引线长度和电压保护水平的损耗。
   • 具体实施：将浪涌保护器的输入端和输出端分别直接连接至保护线路的接入点，避免引线环绕或多余折弯。

2. 优化安装位置

   • 选择靠近保护设备的安装点，减少浪涌保护器至设备的线路长度。
   • 合理布线：确保导线短直，尽量减少线路回路和阻抗。

3. 使用多点接地

   • 多点接地能降低雷电流分流时的阻抗，进一步优化浪涌保护效果。

浪涌保护器的安装注意事项

1. 接地要求：

   • 必须有良好的接地系统，接地电阻推荐小于10Ω。
   • 接地线宜短而直，避免弯折。

2. 分级防护：

   • 根据防雷分区（LPZ0、LPZ1、LPZ2）安装适配的浪涌保护器，并逐级降低雷电电压。
   • 第一级（入口处）推荐安装通流容量大的开关型SPD。
   • 第二级（分配电柜）及第三级（设备端）采用限压型SPD。

3. 定期维护：

   • 检查浪涌保护器的状态指示器，确保其未因多次电涌而失效。

4. 匹配参数：

   • 选型时需根据系统额定电压、雷电通流能力、保护水平等参数匹配浪涌保护器。

通过合理的接线方式和安装细节，浪涌保护器可以高效降低雷电浪涌的危害，保护用电设备的安全稳定运行。
