浪涌保护器的正确接线是确保设备安全运行的重要环节，不同系统的接线方式略有不同。以下是具体接线方法和注意事项：

通用接线要求

1. 连接线选择：

   • 电源连接导线使用不小于 16mm² 的多股铜线。
   • 接地线使用不小于 25mm² 的多股铜线。
   • 导线应 短、直、粗，以减少接线电阻和感应干扰。
   • 接地电阻应满足 R≤4Ω 的要求。

2. 保护措施：

   • 在模块结构防雷器的前端，串联合适的熔断器或空气开关（空开），用于过载保护。

3. 安装步骤：

   • 断电操作：安装时必须切断电源，禁止带电操作。
   • 检查连接：确保连接线按要求牢固接线，无松动现象。
   • 模块插入：安装完成后将浪涌保护器模块插入到位，并检查状态是否正常。

4. 维护提示：

   • 当故障显示窗口变为红色时，或遥信端子输出告警信号，表示设备故障，应及时更换。
   • 定期检查连接是否松动及指示状态是否正常。

电气柜内浪涌保护器接线

根据系统类型的不同，接线方式如下：

1. 单相系统中的接线

• 接线方式：
  • 上部 L口：连接火线。
  • 上部 N口：连接零线。
  • 下部 PE口：连接接地线。
• 适用场景：普通单相用电场所。

2. TT系统中的接线

• 接线方式：
  • 上部三个 L口：分别连接三条火线。
  • 下部 N口：连接 PEN线。
  • 右侧 PE口：连接接地线。
• 注意事项：TT系统中接地线和零线是分开的，务必确保接地良好。

3. TN-C系统中的接线

• 接线方式：
  • 上部三个 L口：分别连接三条火线。
  • 下部 PE口：连接 PEN线。
• 系统特点：TN-C系统中零线和地线合一，因此无需单独接零线。

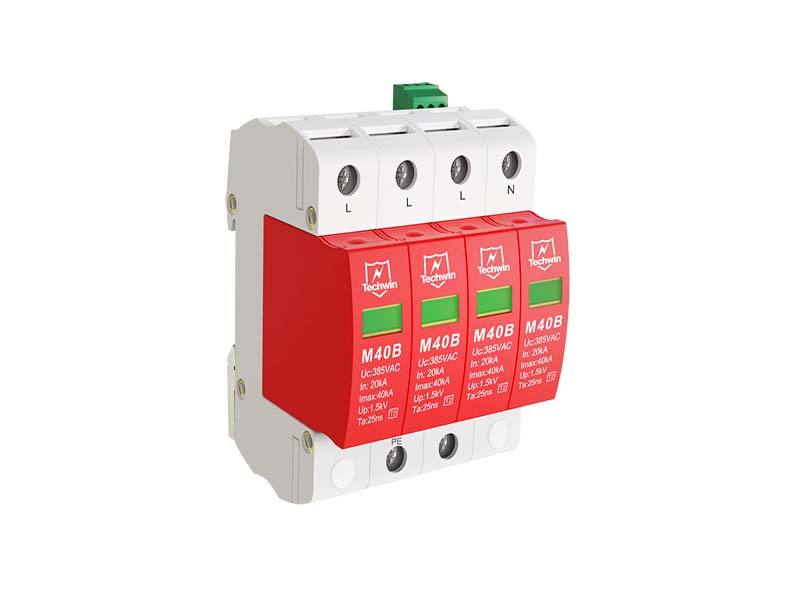

4. TN-S系统中的接线

• 接线方式：
  • 上部三个 L口：分别连接三条火线。
  • 右侧 N口：连接零线。
  • 下部 PE口：连接接地线。
• 优势：TN-S系统中零线和地线分开，接地保护性能更好。

注意事项

• 浪涌保护器的安装环境应干燥、通风，避免潮湿或高温环境。
• 浪涌保护器的接地应专用、独立，不可与其他设备共用接地导体。
• 定期测试接地电阻，确保系统接地有效性。
• 若使用组合型保护器，应确保模块间能量协调配置，避免冲突。

通过合理接线和维护，可以有效保护电气设备免受雷击浪涌的影响，确保系统安全运行。
