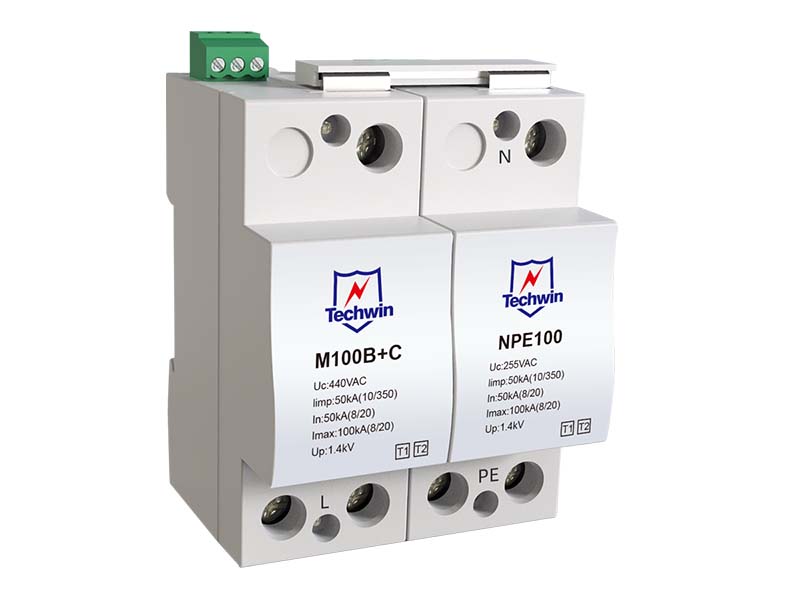

浪涌保护器（Surge Protective Device, SPD）是一种保护电子设备、电力系统和通信线路免受过电压或浪涌电流损害的设备。以下详细介绍浪涌保护器的作用、分类及工作原理。

浪涌保护器的作用

1. 保护设备免受外部雷击浪涌的损害
   浪涌保护器通过泄放因雷击导致的过电压，将浪涌电流分流到地，避免电力设备和通信设备因高电压损坏。

2. 保护设备免受内部电气浪涌的损害
   电气设备启停、故障或系统波动会产生短时间高电压，浪涌保护器能够快速响应并抑制浪涌电压。

3. 延长设备寿命
   通过限制瞬态过电压，浪涌保护器可以减少设备内部电气元件的损耗，延长设备使用寿命。

4. 提高系统可靠性
   防止浪涌对系统关键部分造成破坏，保障供电和通信系统的稳定运行。

浪涌保护器的定义与核心元件

浪涌保护器是一种并联连接在设备前端的保护装置，其核心元件主要是 非线性元件，例如：

• 压敏电阻（MOV）：具有高阻抗状态，在过电压时阻抗迅速降低。
• 放电间隙（GDT）：在过电压时触发放电。
• 氧化锌电阻片（ZnO）：依靠非线性特性限制电压并吸收浪涌能量。

浪涌保护器的分类

1. 按非线性元件分类
   • 开关型保护器：核心元件为放电间隙，适用于高能量泄放。
   • 限压型保护器：核心元件为压敏电阻，适用于快速响应的限压保护。
2. 按保护对象分类
   • A类（电机型）：保护发电机、电动机等旋转设备。
   • B类（电站型）：保护变压器、开关柜及配电母线。
   • C类（电容器型）：专用于电容器的过电压保护。
3. 按结构分类
   • 无间隙组合式保护器：采用ZnO电阻片直接连接三相电源，优点是保护性能稳定，操作简单。

浪涌保护器的工作原理

1. 正常运行时
   浪涌保护器处于高阻抗状态，对设备基本没有影响。

2. 过电压时
   浪涌保护器阻抗迅速下降到几欧姆，将浪涌电流分流至地，同时限制设备两端的电压。

3. 过电压消失后
   浪涌保护器恢复高阻抗状态，继续监测系统。

浪涌保护器的技术参数

1. 钳位电压
   浪涌保护器开始动作时的电压值，钳位电压越低，保护性能越好。

2. 响应时间
   浪涌保护器从检测到浪涌到触发的时间，通常以纳秒（ns）计。

3. 能量吸收容量
   浪涌保护器在失效前能吸收的最大能量，单位为焦耳（J）。

4. 最大放电电流
   浪涌保护器在单次浪涌事件中能够安全分流的最大电流值，通常以千安（kA）计。

5. 短路电流等级（SCCR）
   浪涌保护器在短路条件下能够承受的最大电流值。

浪涌保护器的优点与局限性

• 优点：
  • 反应速度快，通常在纳秒级。
  • 能量吸收能力强，适用于多种过电压场景。
  • 保护设备运行稳定，减少维修频率。
• 局限性：
  • 钳位电压较高时可能对高敏感设备的保护不足。
  • 长时间频繁动作可能导致劣化，需要定期更换。

应用实例

1. 电力系统保护：在变压器和配电设备前端安装浪涌保护器。
2. 通信系统保护：在通信线路和设备接口处使用射频浪涌保护器。
3. 工业设备保护：在发电机、电动机等设备的电源输入端安装A类浪涌保护器。

通过合理选择和配置浪涌保护器，可以显著降低雷击和内部电气浪涌对设备的危害，提高系统的安全性和可靠性。
