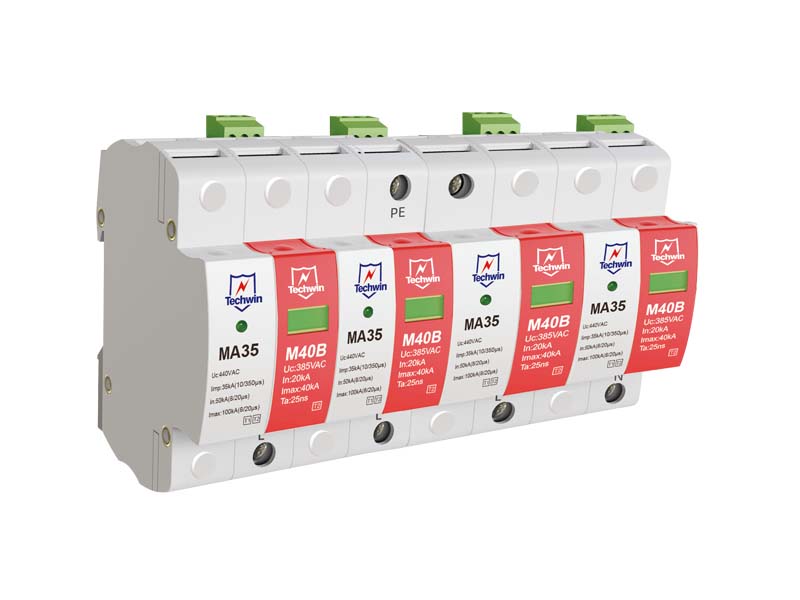

电源浪涌保护器（Surge Protective Device，SPD）是一种用于保护电源线路及设备免受瞬态冲击浪涌影响的重要装置。本文将详细介绍浪涌保护器的选型适配方法及其在实际应用中的安装与维护。

一、电源浪涌保护器的分类

根据应用场景和保护级别的不同，电源浪涌保护器主要分为以下四个级别：

1. 一级浪涌保护器（I类试验）：用于进入建筑物的交流供电线路，在总配电箱等位置设置，主要用于防护大能量的直接雷击电流和感应雷电流。

2. 二级浪涌保护器（II类试验）：安装在分配电箱、机房配电箱等位置，用于进一步降低残余浪涌电压。

3. 三级浪涌保护器（III类试验）：用于精细保护，安装在重要设备的电源端口附近，确保设备安全运行。

二、电源浪涌保护器的安装位置

1. 一级浪涌保护器

在建筑物的交流供电线路入口处（LPZ0A或LPZ0B与LPZ1区交界处）设置I类或II类试验的浪涌保护器。主要特点包括：

• 高通流容量，能够承受强大的雷击电流。

• 设置于总配电箱位置。

2. 二级保护浪涌保护器

在分配电箱、电子设备机房配电箱等后续防护区域安装II类或III类试验的浪涌保护器。

• 主要用于分散能量，进一步降低浪涌电压。

3. 三级保护浪涌保护器

针对重要的电子信息设备（如服务器、电信设备等），在设备电源端口处安装II类或III类试验的浪涌保护器。

• 用于精细保护，确保浪涌电压降至设备能够承受的范围。

4. 直流电源线路保护

对于使用直流电源的设备，应根据工作电压要求选择适配的直流浪涌保护器。

三、选型考虑因素

1. 保护距离与导线长度

   • 浪涌保护器的连接导线应尽可能短直，总长度不宜超过0.5米。

   • 若浪涌保护器至设备的线路长度超过10米，应在分配电箱或设备处增设额外的浪涌保护器。

2. 耐冲击电压额定值（UW）

   • 各级浪涌保护器的有效保护水平（UP/F）应小于被保护设备的耐冲击电压额定值（UW）。

3. 能量协调与退耦装置

   • 当电压开关型浪涌保护器与限压型浪涌保护器之间的线路长度小于10米，或限压型浪涌保护器之间的线路长度小于5米时，应加装退耦装置。

   • 如果浪涌保护器具有能量自动配合功能，则无需限制线路长度。

4. 过电流保护装置与劣化显示功能

   • 浪涌保护器应配备过电流保护装置。

   • 应具有劣化状态指示功能，便于及时更换。

四、安装要求

1. 浪涌保护器安装时，其连接导线应保持短直，尽量减少弯曲和接头。

2. 若线路长度超出规定值，应根据需要增设多级浪涌保护器，并确保能量协调配合。

3. 浪涌保护器的保护水平应低于设备耐冲击电压额定值，避免设备损坏。

五、维护与检测

1. 定期检查浪涌保护器的工作状态，尤其是劣化指示功能是否正常。

2. 遇到浪涌保护器动作后，应检测其性能是否符合要求，必要时进行更换。

3. 确保退耦装置和连接导线保持良好状态，避免因松动或老化导致保护失效。

电源浪涌保护器的合理选型与安装是保障电力系统和设备安全运行的关键。根据保护需求，合理设置一级至多级保护器，注重安装细节和能量协调，可以显著提升系统的抗浪涌能力。定期维护和检测浪涌保护器，将有效延长设备寿命并降低故障风险。
