随着社会对公共安全和智能化管理的需求日益增长，监控系统在平安工程、雪亮工程、智能交通、电子警察等领域广泛应用。然而，监控系统的前端设备多部署于户外，特别是摄像机和网络设备，易受到雷电的干扰与破坏。本文将为您详细介绍监控系统的防雷保护措施，帮助您了解如何有效保障监控设备的稳定运行。

      应用场景

监控系统广泛应用于多个领域，包括平安工程、雪亮工程、智能交通、小区园区监控、环保自动化监控等。由于部分监控设备通常安装在户外，这些设备面临雷击的潜在威胁，可能导致设备损坏，进而影响监控系统的整体运作。因此，针对前端摄像机、机房设备及信号传输系统的防雷保护变得尤为重要。

前端摄像机设备的防雷保护

 户外监控摄像机的防直击雷设施

对于安装在户外的监控摄像机，通常需要加装避雷针以避免直击雷的影响。避雷针应安装在摄像机立杆的顶部，并通过钢结构立柱将雷电引入独立的防雷接地网。需要注意的是，摄像头必须处于避雷针的保护范围内，具体保护范围可以通过滚球法计算。此外，立杆附近如果已有高大建筑物，其避雷设施能够覆盖监控设备，则可以不安装额外的避雷针。

 前端网络摄像机的防雷设计

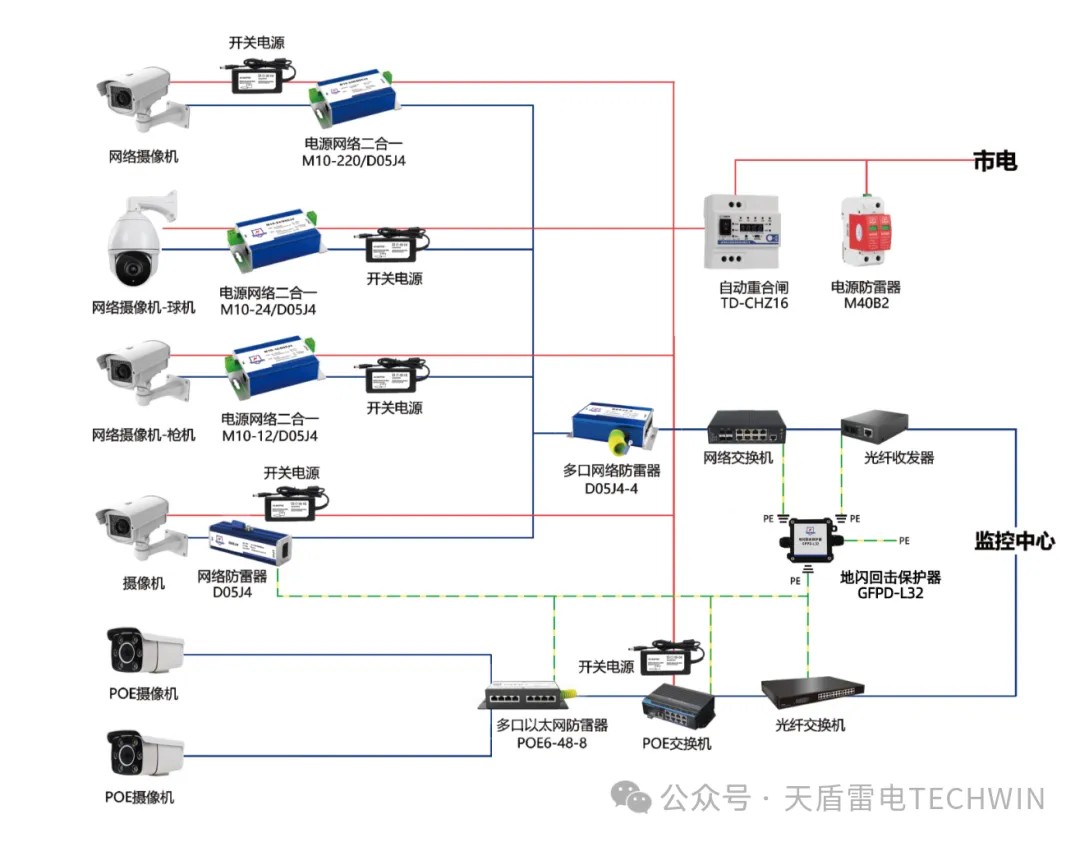

根据摄像机的供电方式不同，防雷器的选型也有所区别：

RJ45接口供电：使用网络信号防雷器保护网络传输，同时电源线使用电源防雷器，或使用电源网络二合一防雷器。

POE供电：采用POE供电防雷器，防止雷电通过以太网网线损坏设备。

接地保护：防雷器接地线需使用≥2.5mm²的绝缘铜线与地网连接，确保接地线与立杆的绝缘性，且接地线要尽量保持短而直。

 地电位反击的防护措施

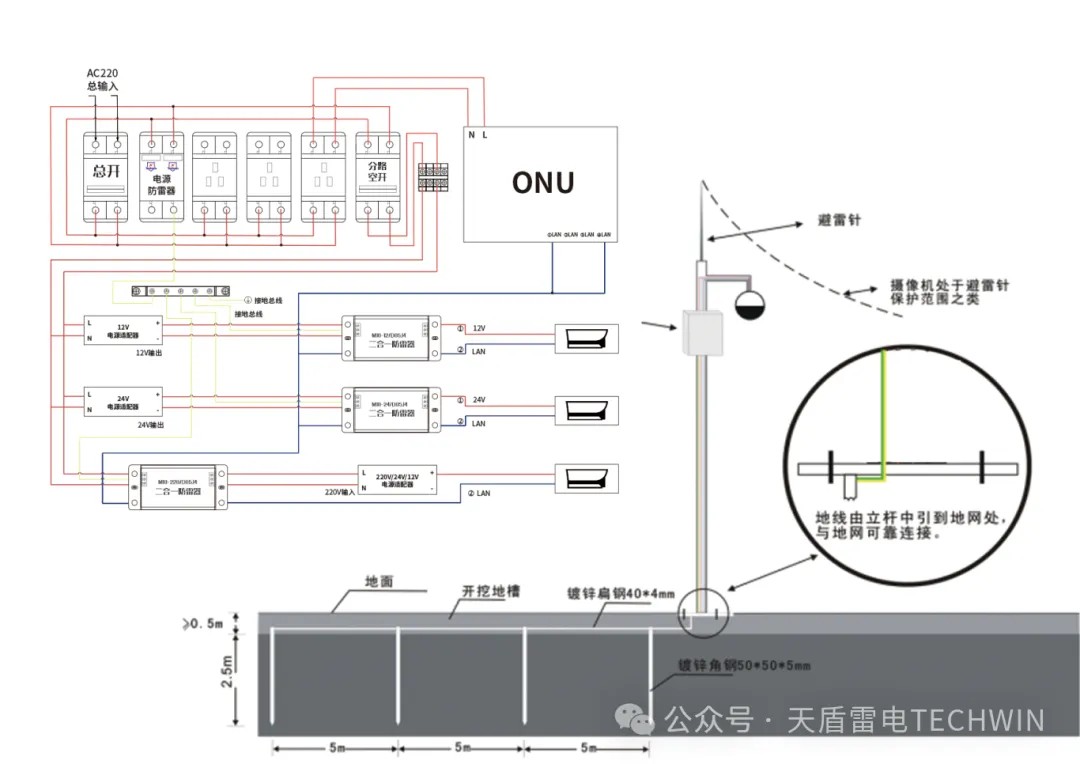

为防止地闪回击，监控箱内的网络设备（如交换机、ONU、路由器等）需要接地，并通过地电位保护器与防雷接地端相连，避免雷电通过地线回击设备。防雷地与工作地的接地系统要分开隔离，以提高保护效果。

 摄像机接地及地网设计

室外摄像头的接地设计尤为关键。摄像头可以借助公共建筑物的接地系统进行保护，要求接地电阻值应小于4Ω；若在野外环境，则需要自行建立接地系统，接地电阻值应小于10Ω。具体接地施工方案可参照GB50057-2010中的相关规范。

      监控机房设备的防雷保护

 电源系统的防雷保护

监控机房电源系统需进行多级防护：

在总配电箱处安装一级电源防雷器（如M100B+C/4），并配备后备保护器。

在UPS不间断电源配电箱处安装二级防雷器（如M80B4），同样配备后备保护器。

在分配电箱或机柜处安装三级电源防雷器（如M40B2），为所有用电设备提供末级防护。

 信号系统的防雷保护

对于网络信号传输至机房的场景，需在接入设备之前安装多口网络防雷器。此外，如果信号通过光纤传输，则不需要安装防雷器，但光纤的加强芯仍需接地，以保证设备的安全性。

监控系统中使用的防雷器需根据不同设备和应用场景进行合理选型。以下为常见防雷器的选型推荐：

 网络信号防雷器

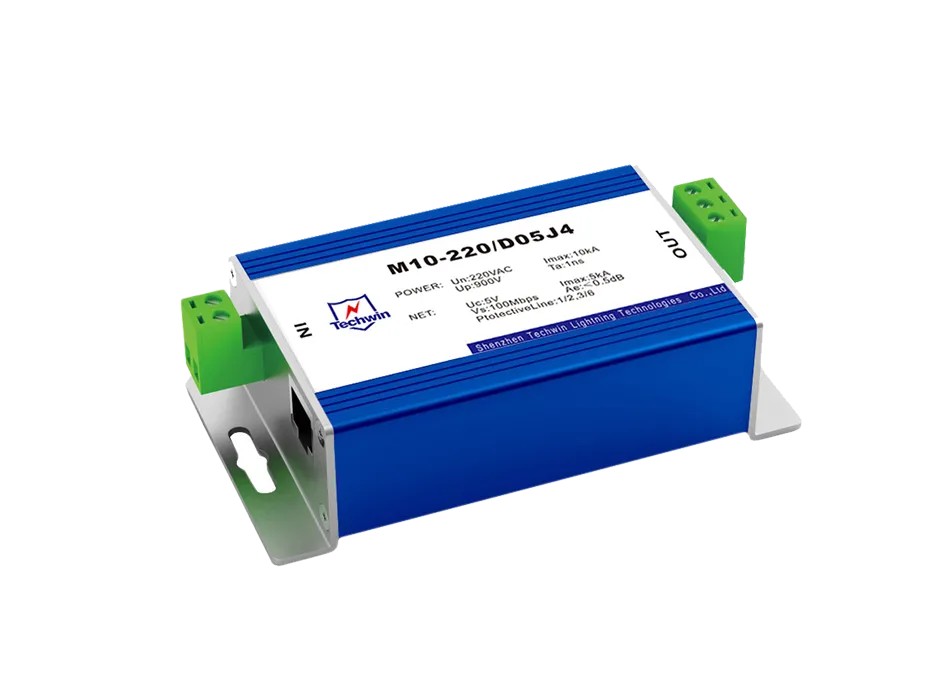

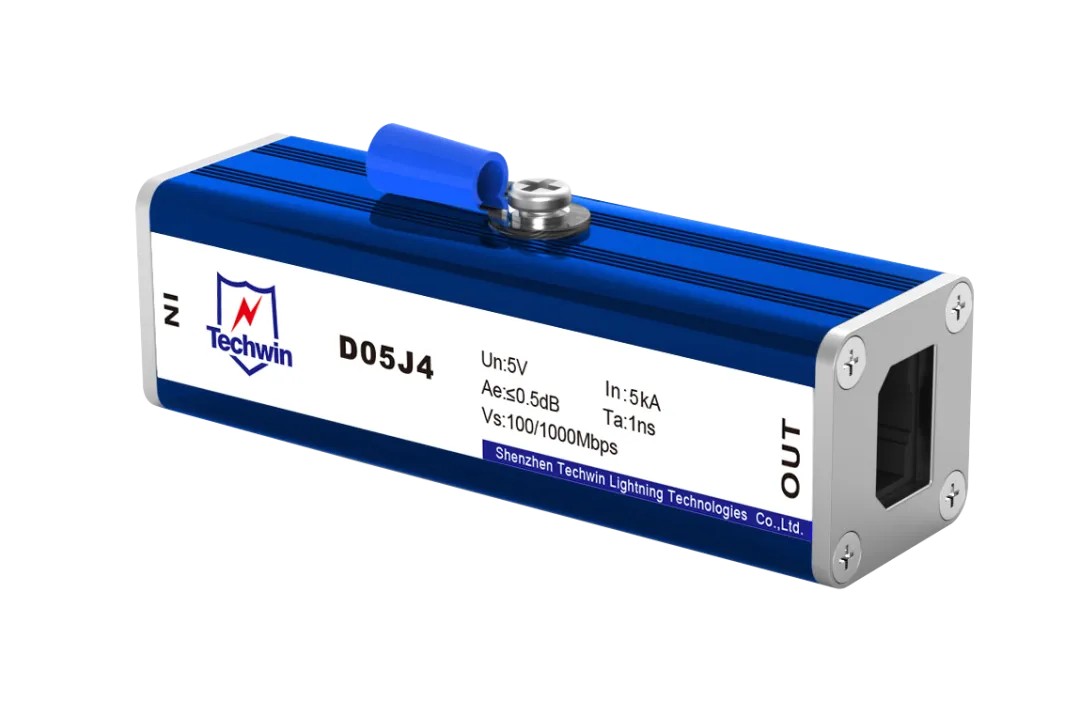

D05J4为常用型号，适用于100Mbps传输速率。如果系统为千兆网络，则可选用D05J8H系列防雷器，保证1000Mbps传输速率。

 以太网供电防雷器

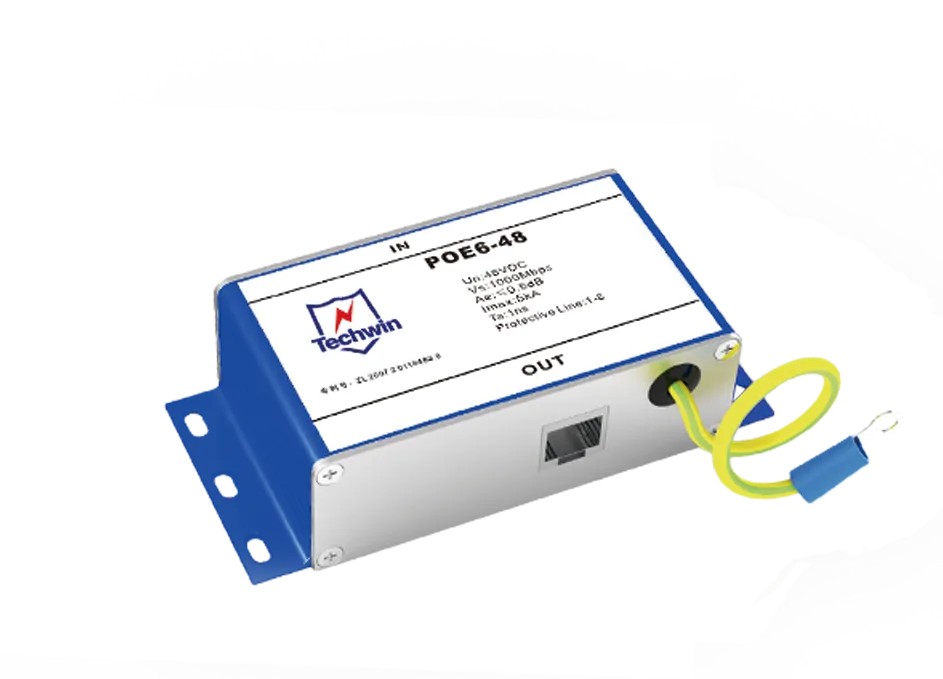

POE6-48适用于POE供电场景，能有效保护供电及网络传输部分。

 电源网络二合一防雷器

根据供电电压不同，推荐使用220VAC、24VAC和12VDC三种规格的二合一防雷器。

 机房末级防护设备

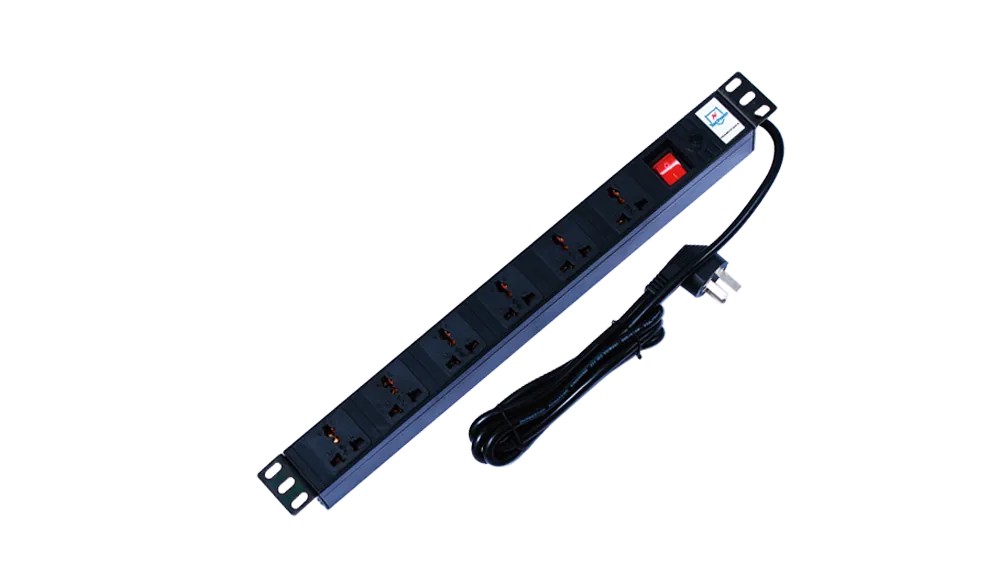

在机房末端可使用PDU供电单元进行细致的防雷保护，推荐型号PDU10-220-6。

监控系统的防雷保护是保障平安工程、雪亮工程等项目正常运行的重要环节。从前端摄像机到后端机房设备，分级防护与精细化保护措施不仅能有效降低雷电带来的损害风险，还能确保监控系统长期稳定、安全地运行。在选择和安装防雷器时，需结合设备特点、供电方式以及环境因素进行合理设计，从而实现全方位的雷电防护。
