l 概述

随着经济的快速发展，电力供应成为了现代化城市建设的关键。广西电网公司防城港供电局，作为“西南门户、边陲明珠”防城港市的电力支柱，承担着为90余万人口提供稳定电力的重任。为了进一步提升供电能力和可靠性，防城港供电局启动了水营站的扩建工程，其中包括了对防雷系统的升级改造，以确保电网在面对极端天气时的稳定性和安全性。

l 方案细节

在扩建工程中，防城港供电局选择了天盾雷电的Techwin系列浪涌保护器，以提升配电线路的防雷水平。以下是具体的防雷方案细节：

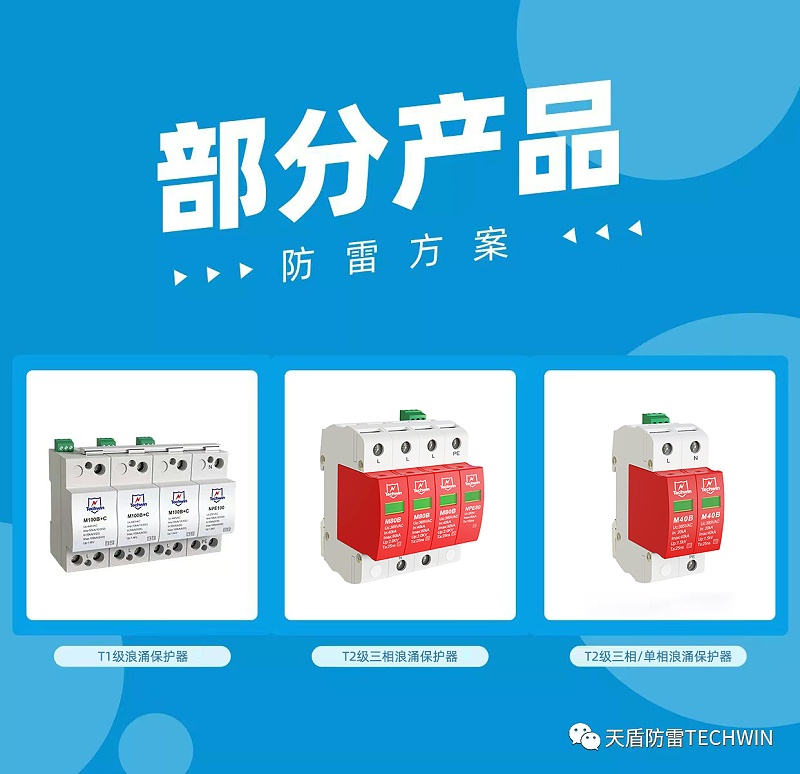

1) 一级防雷设备：在变电所变压器低压侧总配电柜安装了天盾雷电Techwin品牌M100B+C/3+N型的Iimp=50kA（10/350μs）T1级浪涌保护器（SPD）。这款SPD具备高能量冲击电流防护能力，能够保护总配电箱及相关配电设备免受雷电电磁脉冲感应电压和操作瞬态和谐振过电压的影响。

2) 二级防雷设备：在分配电箱安装了天盾Techwin品牌M80B4型的Imax=80kA(8/20μs)T2级三相浪涌保护器。这款产品采用最新灭弧技术，内置过热、过流保护，使用温控断路技术，短路故障自动脱扣装置，以避免火险发生。

3) 三级防雷设备：在终端配电箱或设备配电箱（柜）处安装了天盾Techwin品牌M40B4/M40B2的Imax=40kA(8/20μs)T2级三相/单相浪涌保护器。这些C类浪涌保护器在设备端进线处提供精细防护，保护设备的平稳安全运行。

l 总结

自天盾Techwin浪涌保护器投运以来，运行效果良好，系统稳定可靠。在雷电频繁的季节，安装了Techwin浪涌保护器的多条线路未发生因雷击而导致的线路停运情况，显著增强了线路的防雷“免疫力”，有效提升了供电可靠性。这一成功案例展示了天盾雷电在电力系统防雷领域的专业能力和技术实力，为其他类似项目提供了宝贵的参考和借鉴。
