l 概述

江西省城乡供水一体化及农村污水处理工程是一项世界银行贷款项目，项目由三个子项目组成：农村饮水安全巩固提升工程、智能供水工程和项目管理与能力建设。

农村饮水安全巩固提升工程：涉及市山镇、洽湾镇、莱溪乡等3个乡镇的配水管网建设，新建配水管网73.83公里，智能水表改造6807户，新增供水接户6807户，新建加压泵站2座，余氯补充装置3套。

智能供水工程：构建智能供水云平台，对南丰县相关水厂、管网和二次加压泵房进行改造，新增、更新水表、流量、压力与水质传感器、视频监控等设备，实现全面的数据采集和精细化管理。



l 方案细节

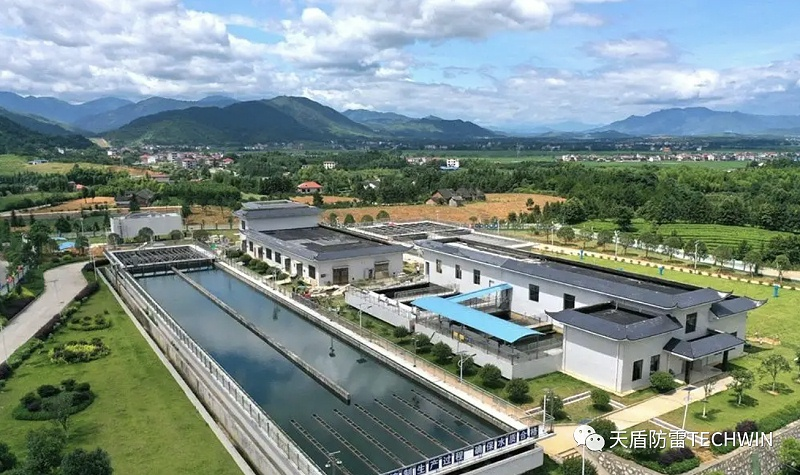

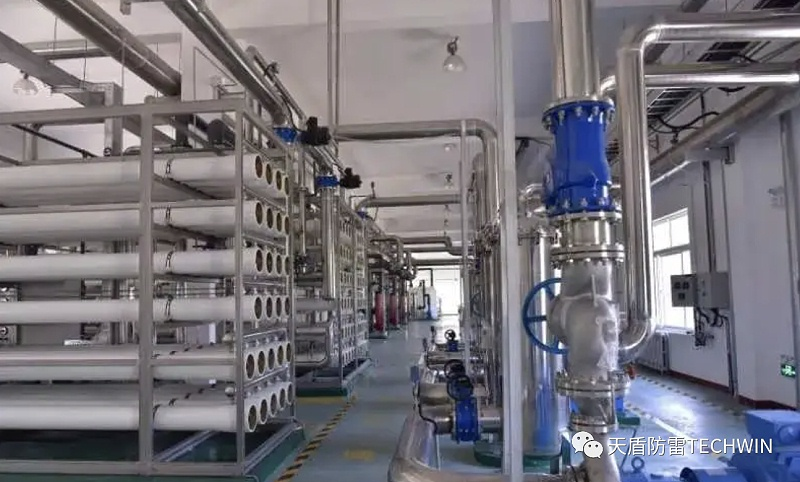

由于项目采用智能供水设计，净水厂内建筑及电气设备智能化程度高，包含大量计算机运算系统和精密仪器，因此电气设备在雷电环境中的风险性较高。为保障净水厂稳定运行，避免雷电对建筑电气设备的影响，降低电气雷击灾害发生率，防雷接地系统的设计至关重要。

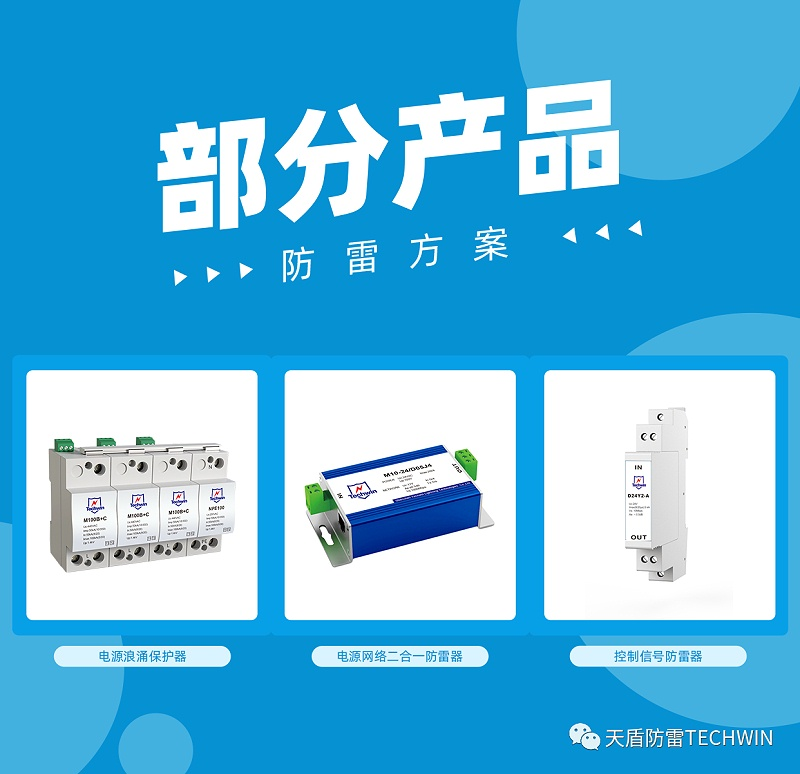

净水厂建筑物按二类防雷设计，10千伏变电所及二级泵房安装一级浪涌保护器，泵房一级浪涌选用Iimp（10/3 50μs）≥25KA的T1类试验产品，满足B+C级复合型测试要求，最大持续工作电压可达440VAC，电压保护水平低于1.5KV。二级浪涌选用Imax（8/20μs）≥80KA的T2类试验产品，具备温控断路技术，内置过热、过流保护，支持工作状态及失效状态指示，遥信告警功能。

加药间、门卫、垃圾房等按三类防雷设计，沉淀池四周池体作保护对象，防雷等级按三类标准考虑。在各PLC控制系统的220VAC供电系统配置Imax≧40kA（8/20μs）的SPD，前置与之匹配的后备保护器。各设备的模拟量输入输出信号线、金属介质通讯总线以及电源线加装浪涌保护器SPD。



l 总结

天盾雷电技术有限公司凭借18年的水务系统服务经验，为全国几十家水务项目提供设备安全保障。通过专业的防雷解决方案和高品质产品，天盾持续为供水厂、污水厂、泵站、给排水系统、城乡供水系统、海绵城市、河道监控等领域提供防雷保护。江西省城乡供水一体化及农村污水处理工程的成功实施，再次证明了天盾在防雷领域的专业能力和对民生工程的重要贡献。
