l 概述

深圳市福永水质净化厂二期工程是一项重要的城乡环境治理项目，于2020年下半年启动，旨在打造一个水务行业的标杆。该项目的规模宏大，日处理能力达到22.5万吨，采用了半地下上盖型式设计。由于其位于海边空旷场地，建筑物和构筑物如泵房、沉砂池、曝气池等都面临着雷击的风险。此外，厂区内大量使用的计算机、仪表和通信网络设备对过电流、过电压及浪涌的承受能力较低，因此，一个全面的防雷解决方案变得至关重要。



l 方案细节

为了确保水处理厂的安全运行，保护建筑物不受雷击，并确保中控楼内计算机机房设备及通信设备稳定可靠运行，天盾雷电制定了一套综合防雷方案。该方案包括外部防直击雷系统、过电压保护装置、屏蔽、共用接地系统和等电位连接等多个组成部分。

1) 配电系统防雷

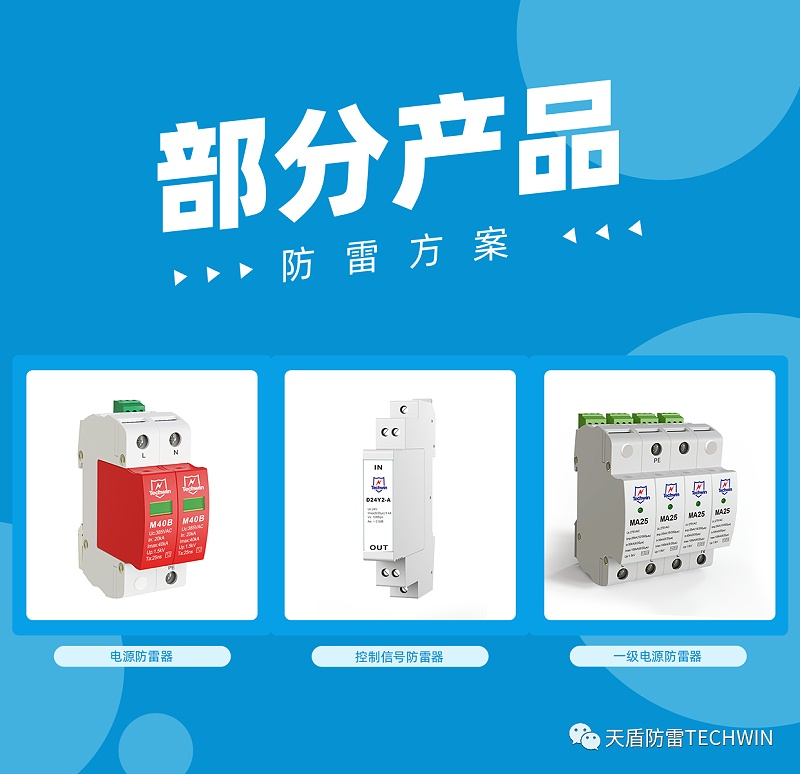

² 在总配电柜进线处安装一级电源浪涌保护器MA25/4和专用后备保护器TD-HA25/4。

² 在各配电箱的电源进线处安装二级电源浪涌保护器M80B4和后备保护器TD-HB80/4。

² 对于PLC主站和工作站等设备用电配电箱进行三级防雷保护，安装三级电源浪涌保护器M40B4和后备保护器TD-HB40/4。

² 对于计算机、服务器等重要数据设备，采用PDU供电单元进行末端防雷精细防护。

2) 信号系统防雷

² 对PLC系统的模拟量数据输入输出信号线、工业通讯总线以及从LPZ0区进入LPZ1区的线路加装浪涌保护器。

² 在中央控制室与现场控制站的数据信号传输端加装数据信号浪涌保护器D24Y2（D24Y4）。

² 对于现场控制站、远程I/O站之间的通讯或控制线缆，加装网络信号浪涌保护器D05J4或数据信号浪涌保护器D24Y2（D24Y4）。

² 在各类现场总线和模拟量仪表保护箱加装信号浪涌保护器，以及在机房端加装多口网络浪涌保护器D05J4-24进行综合防护。



l 总结

通过天盾雷电的综合防雷方案，深圳市福永水质净化厂二期工程的自控系统得到了有效的保护。这不仅确保了水处理厂的安全运行，还保障了中控楼内计算机机房设备及通信设备的稳定可靠运行，为工作人员提供了一个安全的工作环境。该项目的成功实施，展示了天盾雷电在防雷领域的专业能力和对客户需求的深刻理解，进一步巩固了其在智慧防雷解决方案领域的领导地位。
