l 概述

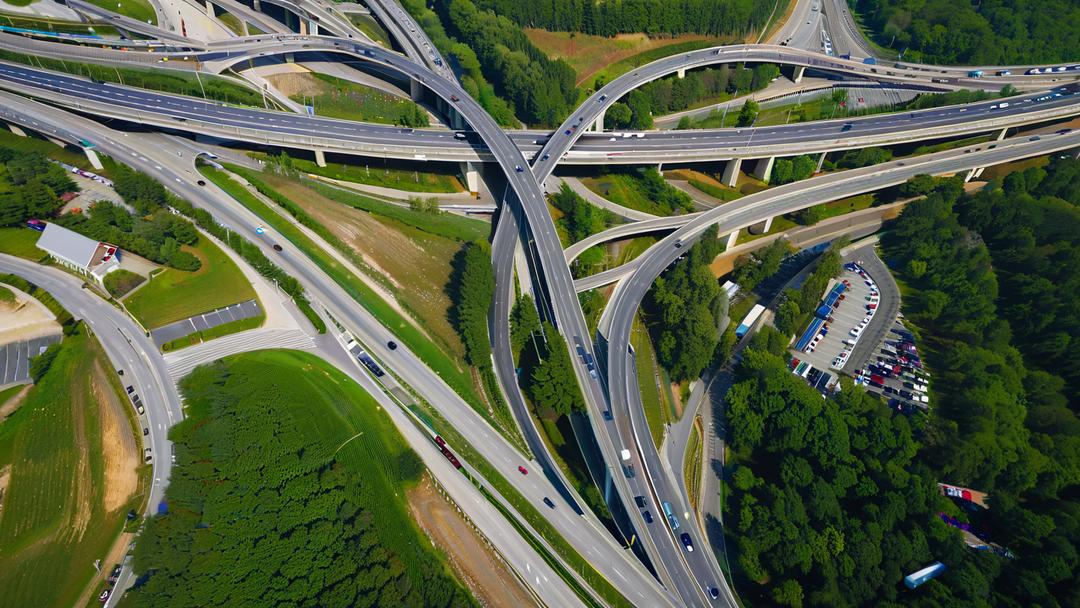

中铁二十局集团，作为世界500强企业中国铁建股份有限公司的全资子公司，承建了石黔高速项目，该项目是重庆市高速公路网络的重要组成部分，对于促进地方经济发展具有重要意义。由于黔江地区雷电高发，石黔高速项目需要科学合理的防雷措施来保护公路桥梁、隧道和路堑高边坡工程。



l 方案细节

1) 直击雷防护：通过安装接闪杆或接闪带来保护建筑物和外部设施。

2) 雷电感应和雷电反击防护：采用开关型或限压型浪涌保护器（SPD）进行分级保护，从供电系统入口开始逐步吸收浪涌能量，分阶段抑制瞬态过电压。

第一级保护：在变压器低压侧和室外架空引入的电源输入端安装高规格SPD。

第二、三级保护：在各分区交界处或分配电箱处并联安装适配的SPD。

直流配电系统中根据工作电压选用适配的直流型SPD。

3) 智能雷电防护方案：

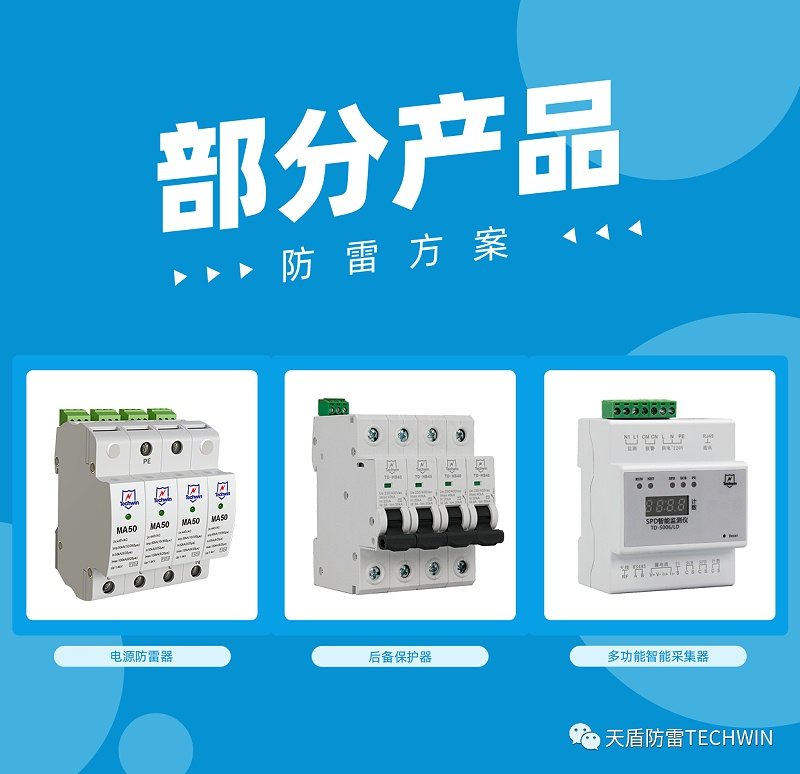

① 低压配电房电源系统：加装后备保护器、电源一级浪涌保护器、雷电流智能监测仪和多功能SPD智能监测仪，实现远程在线检测。

② UPS机房电源系统：安装后备保护器、电源二级浪涌保护器和多功能SPD智能监测仪，监测雷击次数和设备状态。

③ 收费亭配电箱和高杆路灯：加装后备保护器、电源二级浪涌保护器和多功能SPD智能监测仪。

④ 摄像机雷电防护：在监控配电箱加装后备保护器和电源浪涌保护器，在摄像机前安装电源网络二合一浪涌保护器。

⑤ 工控设备和对讲设备：安装控制信号浪涌保护器或网络信号浪涌保护器。



l 总结

通过引入智能化理念和采用新一代智能防雷产品，石黔高速项目的雷电防护实现了远程在线检测，全方位保障了高速公路的计算机网络系统、通信系统和仪表控制系统的安全。这确保了石黔高速公路的安全、稳定和可靠运行，展示了天盾雷电在防雷领域的专业能力和技术实力。
