l 概述

武穴光伏发电扶贫工程位于湖北省黄冈市武穴市花桥镇，占地约1300余亩，装机容量50兆瓦，该项目采用了“水上发电、水下养殖”的渔光一体综合发展模式，旨在实现科技创新、低碳示范、智能运维、生态养殖的多目标融合，同时为当地村民带来经济效益和生态效益的双重收益。



l 方案细节

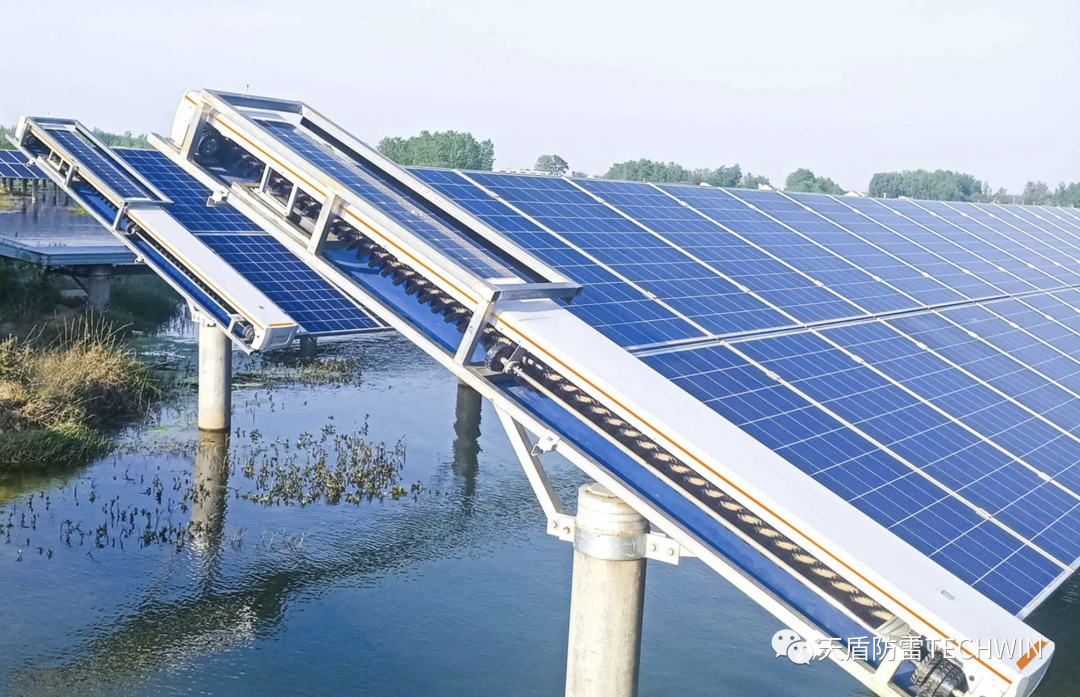

由于项目位于内陆水库，光伏组件分为水面漂浮和打桩安装方式，汇流箱需在潮湿、水汽环境中长期稳定可靠地运行。因此，对汇流箱的耐久性、抗腐蚀性有极高要求。

在本项目中，光伏组串输入端配备单独的光伏专用熔断器，汇流箱内输出端配置专用总断路器，均选用国内知名品牌产品。

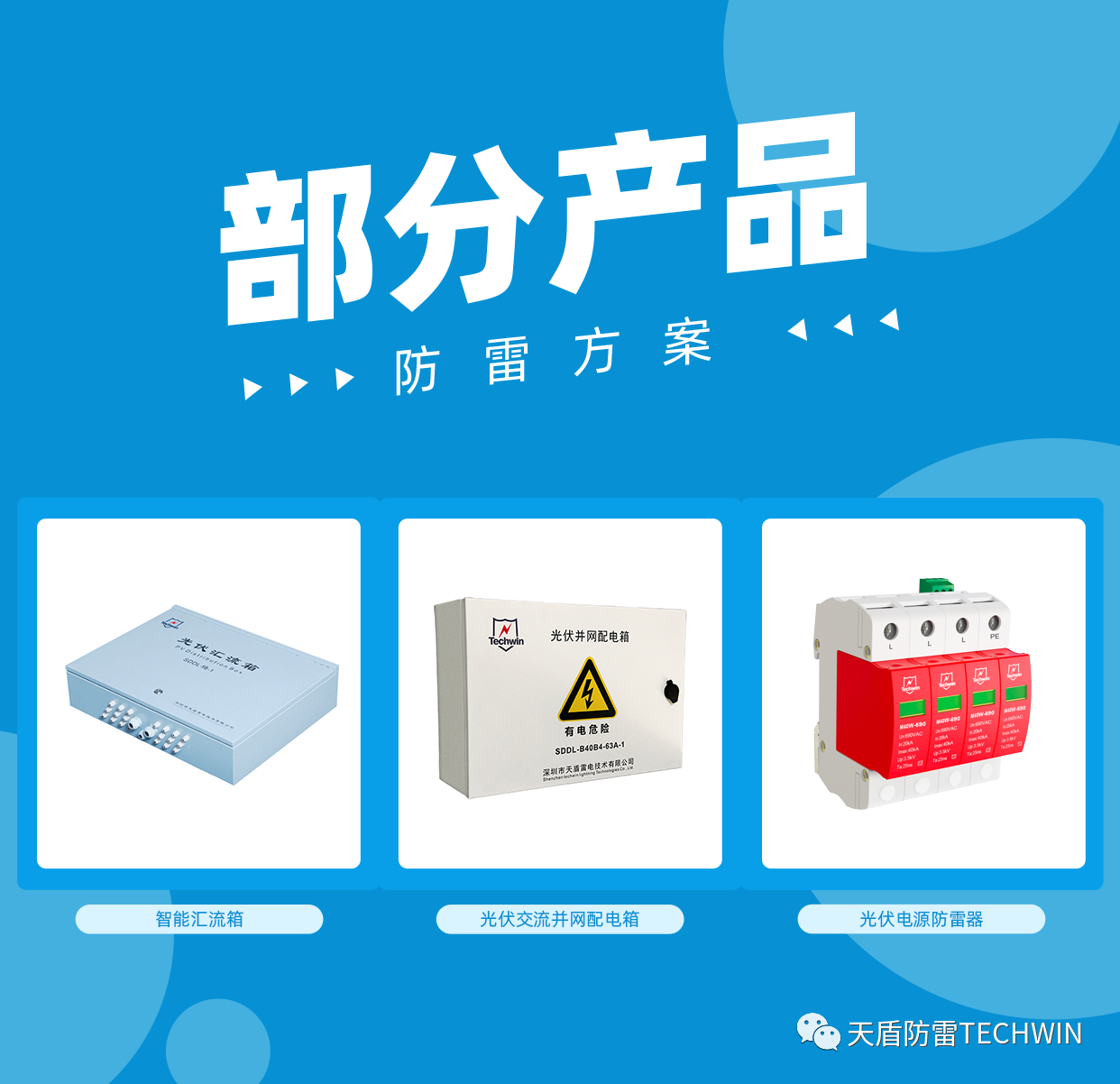

该项目的光伏防雷器选用天盾雷电的Techwin品牌，型号规格均通过甲方确认和认可，该设备损坏后，损坏的浪涌保护器能够可靠地与电网脱离，并将防雷器动作信号上传至监控后台，内置防雷热脱扣保护装置，同时，配置外置的浪涌保护器短路保护电路，外置短路保护电路的短路电流分断能力大于40kA。

汇流箱体采用挂式/支架式，选用优质钢板喷塑，防腐等级不低于C4级，防护等级达到IP65。具备过流保护、过载保护、极限分段和短路保护等功能，具有防感应雷击保护和接地防雷保护功能。



l 总结

武穴光伏发电扶贫工程防雷项目的成功实施，不仅展示了光伏扶贫模式的可行性和效益，也体现了天盾品牌浪涌保护器在保障光伏发电系统安全稳定运行中的重要作用。通过精心设计的防雷方案和高品质的产品应用，该项目在确保发电效率的同时，也为当地社区带来了经济和生态的双重收益，成为光伏发电领域的一个典型案例。
