电源浪涌保护器，又称防雷器，SPD，是保护电气设备免受雷击和浪涌过电压损害的重要装置。根据其安装位置和防护对象的不同，浪涌保护器可分为一级、二级和三级。选型时需要综合考虑安装位置、防护对象和技术参数，以确保保护效果。本文将详细介绍浪涌保护器的选型原则及具体步骤。

       一、浪涌保护器的基本分类

       1. 按安装位置分

· 一级浪涌保护器：一般选在室内总配电处，安装在建筑物外部的电源线路上，即 380V低压配电柜进线，用于防护雷电产生的直接浪涌过电压。比如天盾雷电的MA50、MA25、MA50M40B；

· 二级浪涌保护器：安装在建筑物内部的配电箱处，一般选在分配电处，楼层配电箱、消防、电梯机房、层面用电设备、热泵、水泵、中央控制室等， 用于防护雷电残余浪涌和开关操作产生的浪涌过电压。比如天盾雷电的M40B、M60B、M80B、M100B、M120B等。

· 三级浪涌保护器：一般加在终端设备电源，住宅用户配盘和别墅用户配电盘，用于防护局部的浪涌过电压。比如天盾雷电的M20D。

         二、浪涌保护器选型的一般原则

        反映了 SPD限制浪涌过电压的能力，其值应不大于所保护对象耐压等级。根据IEC标准，SPD 选装一般在防需区的分界，在LPZ0A、LPZ0B与LPZ1 交界处定为第一级，在 LPZ1与LPZ2的交界处定为第二级，LPZ2与 LPZ3 的交界处定为第三级。

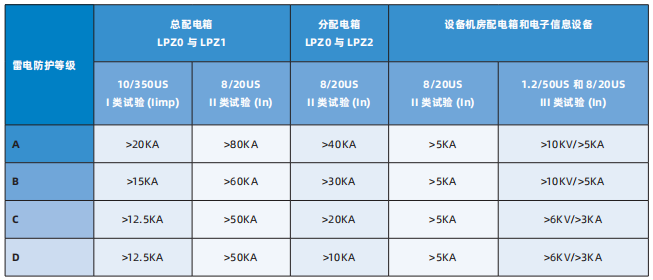

          三、浪涌保护器(电涌保护器）的具体选型方案

         在低压电源线路引入的LPZ0 与 LPZ1总配电箱配电柜处装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV每一保护模式的冲击电流值，当无法确定时应取等于或大于12.5 kA。

         在低压电源线路引入的LPZ0 与 LPZ2分配电箱处装设II 类试验 (In)的电涌保护器，当无法确定时应取等于或大于10 kA 8/20U_S。

         在设备机房配电箱和电子信息设备设III 类试验级试验的电涌保护器，当无法确定时应取等于或大于5KA 8/20U_S。

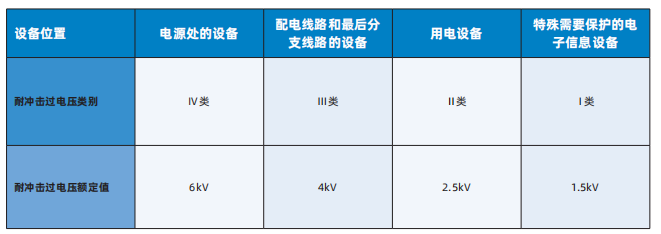

       根据设备耐冲击过电压额定值等级，选择合适电压保护水平的浪涌保护器

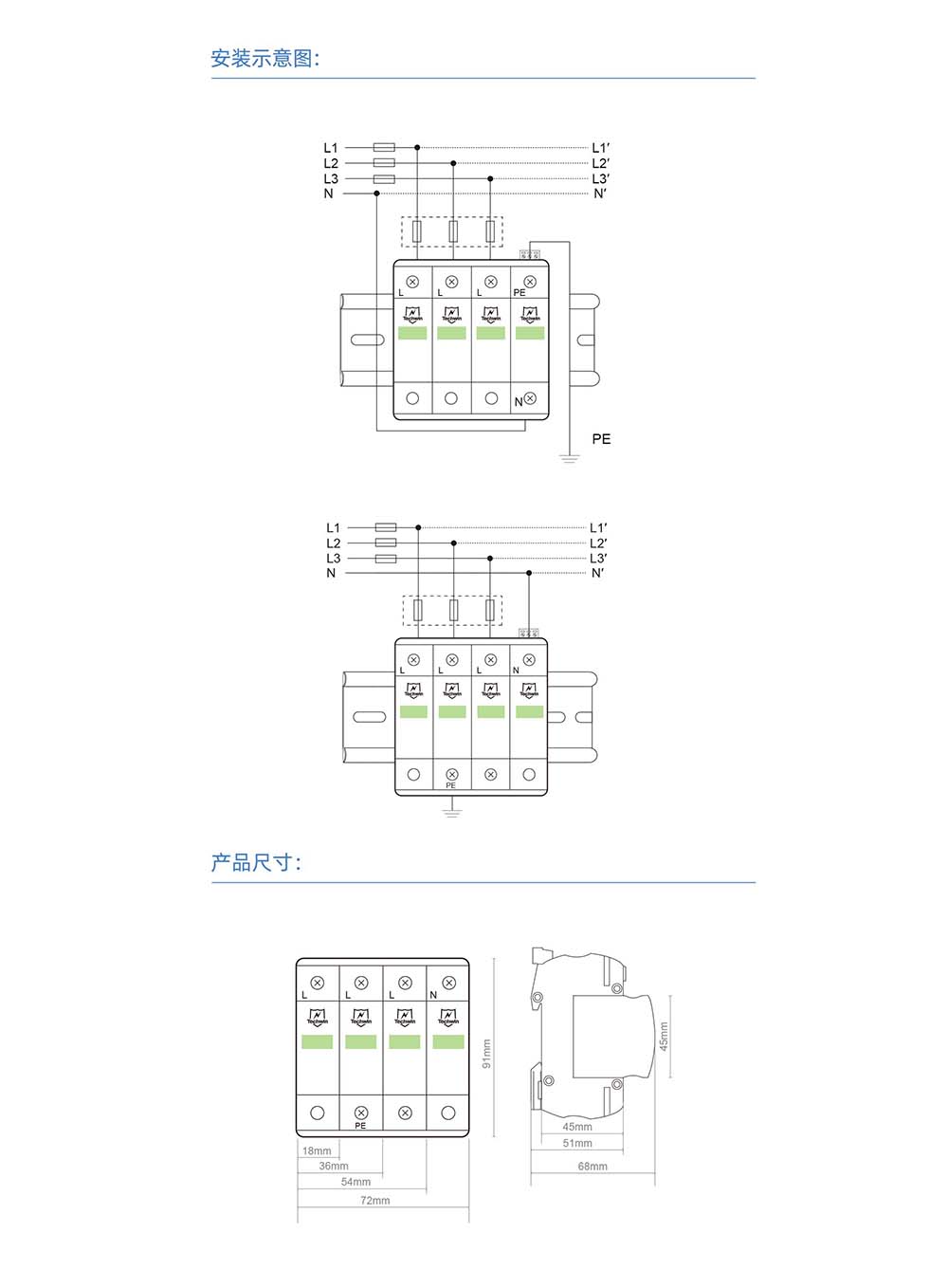

          四、浪涌保护器（电涌保护器）的接线图与尺寸图

        五、浪涌保护器的安装与维护

      1. 安装

       浪涌保护器应安装在干燥、通风、易于维护的地方。安装时，接地线应可靠接地，接地电阻应不大于10Ω。安装位置应符合相关规范要求，以确保保护效果。

       2. 维护

       浪涌保护器应定期进行检查和维护，检查内容包括：

· 外观检查：浪涌保护器的外观是否有损坏。

· 接地检查：接地线是否牢固可靠。

· 指示灯检查：指示灯是否正常工作。

发现浪涌保护器有任何损坏或异常情况，应及时更换或维修，以确保其保护功能正常。

        六、浪涌保护器选型注意事项

       在选用浪涌保护器时，应注意以下事项：

1. 技术参数匹配：浪涌保护器的通流容量、最大放电电流和残压值应满足被保护设备的要求。

2. 安装规范：浪涌保护器的安装位置应符合相关规范的要求，确保其有效保护。

3. 定期维护：浪涌保护器应定期进行检查和维护，确保其正常运行。

         浪涌保护器是保障电气设备免受雷击和浪涌过电压损害的关键装置。合理选型和正确安装浪涌保护器，不仅能有效保护设备的安全运行，还能延长设备的使用寿命，降低维护和更换的成本。通过本文介绍的选型原则和具体方案，希望能为您的浪涌保护器选型提供参考和帮助。
