避雷器和浪涌保护器（SPD）在功能上都有防护过电压特别是雷电过电压的作用，但它们在应用场景、结构、技术参数等方面存在显著区别。以下是对二者的详细比较与分析：

一、避雷器的特点与技术指标

1. 定义

避雷器是一种过电压限制器，主要用于高压电力系统中。当过电压发生时，它迅速导通，限制电压值在设备耐受范围内；过电压消失后，避雷器恢复为高阻状态。

2. 核心部件

• 阀片：非线性伏安特性的氧化锌片（MOV）是主要材料，在高电压时呈低阻抗以限制电压，在正常电压下呈高阻态以减少泄漏电流。

3. 技术指标

• 额定电压：避雷器可以承受的工频电压最高值。
• 残压：通过避雷器的电流导致其两端电压升高的最大值。
• 雷电冲击电流：通常采用8/20 μs波形，用来测试耐雷能力。
• 操作冲击电流：波形更缓和，测试设备耐操作过电压的能力。
• 压力释放等级：避雷器内部故障时，外壳不应爆炸飞散。

4. 应用

避雷器主要用于高压电力系统，常见应用场所包括：

• 发电站、变电站。
• 架空线路。
• 电机、变压器和电容器等高压设备。

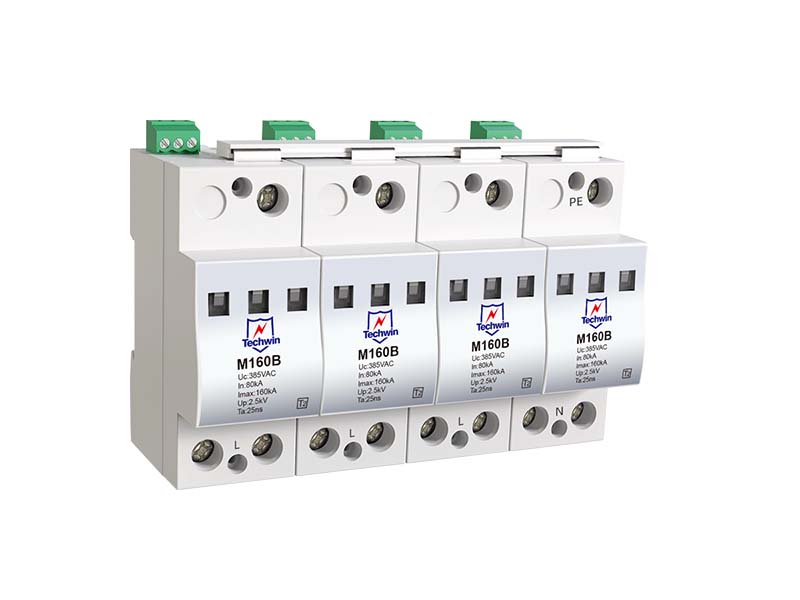

二、浪涌保护器（SPD）的特点与技术指标

1. 定义

浪涌保护器是一种低压设备，用于保护二次信号回路、电子设备、仪表等不受过电压侵害。它通常安装在低压配电系统的末端或信号线路中。

2. 核心部件

• 多级保护元件：包括MOV、气体放电管（GDT）、瞬态抑制二极管（TVS）等，能精细抑制浪涌电压。
• 分级防护：根据 IEC 61643 分级防护设计，一般分为：
  • 一级保护：粗保护，主要处理高能量雷电冲击。
  • 二级保护：中级保护，处理残余雷电流和操作过电压。
  • 三级保护：精细保护，针对电子设备的末端过电压。

3. 技术指标

• 标称放电电流（In）：SPD承受雷电浪涌电流的能力，通常以 8/20 μs 波形测定，值在 5kA 至 20kA 之间。
• 通流容量：SPD能够承受的最大电流。
• 残压：SPD在特定浪涌电流下的电压限制值。
• 响应时间：SPD对浪涌事件的反应时间，通常为纳秒级。

4. 应用

SPD主要用于低压电力系统和信号系统，应用场景包括：

• 配电柜和机房。
• 通信基站。
• 终端电子设备（如计算机、安防监控）。

三、避雷器与浪涌保护器的关键区别

特性	避雷器	浪涌保护器（SPD）
应用电压等级	高压系统（>3kV，最高可至1000kV）。	低压系统（≤1.2kV，一般为220V或380V）。
保护对象	高压电气设备（如变压器、架空线路）。	低压设备和电子设备（如计算机、通信设备）。
安装位置	高压系统一次侧（主设备进线端）。	低压系统末端（设备接入处或信号线路）。
通流容量	较大（需承受直接雷击浪涌）。	较小（主要针对残余雷电流或操作过电压）。
响应时间	通常为微秒级。	纳秒级（更快）。
核心材质	氧化锌（MOV）为主，外壳多为陶瓷或硅橡胶。	MOV、TVS、GDT 等多元件组合，外壳多为塑料或金属。
适用场所	变电站、发电厂、铁路、工业高压系统。	通信机房、低压配电柜、终端电子设备场所。
外观尺寸	体积较大，通常为瓷柱型或硅橡胶套筒型。	体积较小，多为模块化设计，适合安装在配电柜内。

四、二者的配合使用

• 避雷器和浪涌保护器通常配合使用，形成分级防护体系：
  1. 避雷器：安装在一次系统（高压侧）进线处，防止雷电波侵入，保护高压设备。
  2. 浪涌保护器：安装在二次系统（低压侧），为电子设备提供精细保护。

五、总结

避雷器侧重于高压系统的防雷保护，而浪涌保护器专注于低压系统和精细设备的过电压保护。它们各有特点且互为补充，在不同电压等级和应用场景下均不可或缺。
