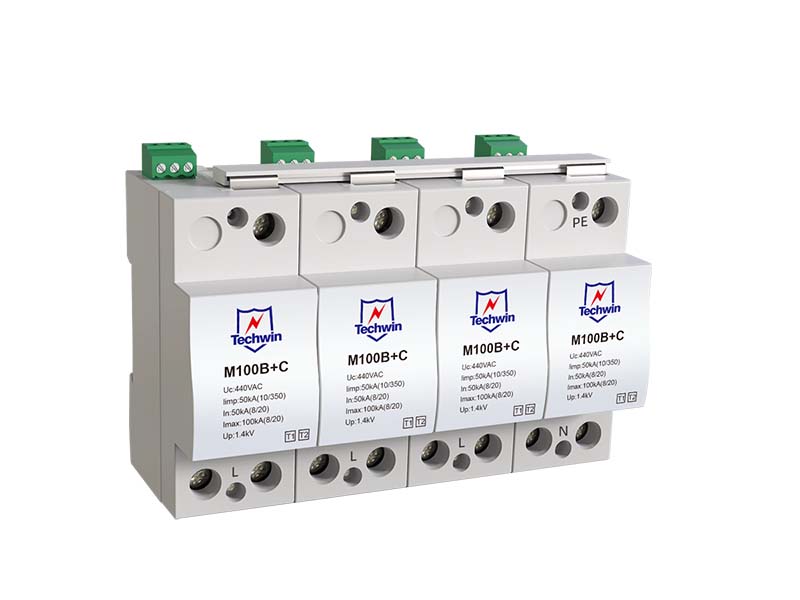

浪涌保护器 T1 和 T2 的区别可以从测试波形、应用场景、能量承受能力等多个方面进行分析。以下天盾雷电对两者区别的说明:
1. 测试波形及能量差异
-
- 测试波形:10/350μs波形,用于模拟直接雷击时的浪涌冲击。
-
能量承受能力:T1级浪涌保护器能够承受极高的冲击能量。
- 根据 IEC 标准,10/350μs 波形的能量约为同电流 8/20μs 波形的 17.5 倍。
- 例如:10kA 的 10/350μs 波形,其焦耳能量约为 17,500J,而同等电流的 8/20μs 波形仅约为 1,000J。
- 功能:主要用于防护直接雷击或大规模的浪涌冲击。
-
- 测试波形:8/20μs波形,用于模拟雷击引起的感应电涌或开关过电压。
- 能量承受能力:T2级浪涌保护器承受能量有限,适用于次级保护或局部浪涌防护。
- 功能:主要用于抑制一级防雷器残余的浪涌电压,对下级设备进行进一步保护。
2. 安装位置与应用场景
-
- 安装位置:电源引入的总配电箱或建筑物的LPZ0区和LPZ1区过渡处。
- 适用场景:需要保护供电系统免受直接雷击浪涌冲击,例如高风险地区、工业设施或高层建筑的进线配电箱。
-
- 安装位置:分支配电箱或建筑物的LPZ1区与LPZ2区过渡处。
- 适用场景:进一步抑制残余浪涌电压,保护精密设备,适用于普通商业或住宅建筑。
3. 技术标准与选购建议
-
技术标准:
- 根据《建筑物防雷设计规范》(GB 50057-2010),电源引入处需安装符合I级试验要求的T1级浪涌保护器,保护电压水平(Up)≤2.5kV。
- 无法确定冲击电流值时,应选择冲击电流Iimp ≥ 12.5kA的浪涌保护器。
-
选购建议:
- 电源引入总配电箱处:优先选择T1级浪涌保护器,确保其具备通过10/350μs测试的能力,注意正规厂家的认证报告(如北京或上海防雷中心型式试验报告)。
- 分支配电箱及终端设备处:选择T2级浪涌保护器,确保其符合8/20μs测试要求,并能将残余电压降低至设备安全范围内。
4. 注意事项
- T1和T2级浪涌保护器在防雷系统中需协同工作,不能互相替代。
- 市场上部分“一级防雷器”可能仅为大容量的T2级保护器,无法满足T1级要求。
- 在选型时,建议明确防护等级、安装位置以及浪涌电流需求,避免盲目选购。
- T1级浪涌保护器:用于承受直接雷击或大能量冲击,安装于电源引入端,保护整个建筑物供电系统。
-
T2级浪涌保护器:用于承受感应浪涌或开关过电压,安装于分支或终端配电箱,保护下游设备。
通过合理搭配T1、T2浪涌保护器,可以实现对供电系统全方位、多层次的浪涌防护。
