1. 电压保护水平的选择

• 原则：SPD的电压保护水平（Up）应满足以下条件： $$\mathrm{<span\; style="font-size:16px;line-height:2;">U</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">s</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">m</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">a</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">x</span>}<span\; style="font-size:16px;line-height:2;"><</span>\mathrm{<span\; style="font-size:16px;line-height:2;">U</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">p</span>}<span\; style="font-size:16px;line-height:2;"><</span>\mathrm{<span\; style="font-size:16px;line-height:2;">U</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">c</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">h</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">o</span>}\mathrm{<span\; style="font-size:16px;line-height:2;">c</span>}$$Usmax < Up < Uchoc
  • Usmax：电网最高运行电压（根据接地类型确定）。
  • Uchoc：被保护设备的冲击耐受电压，若线路无屏蔽，应计入线路感应电压，Uchoc可按80%考虑。

2. 引线长度的控制

• SPD与被保护设备两端的引线长度应尽可能短，建议控制在 0.5m 以内，以减少感应电压和电磁干扰。

3. 第二级保护的设置

• 当进线端SPD的Up加上引线感应电压和反射波效应过高时，应在被保护设备处加装第二级SPD。
• 参数要求：
  • 标称放电电流In：≥ 3kA（8/20μs）。
  • 若进线端SPD距设备≤ 10m，且Up加引线感应电压 < 设备Uchoc的80%，则可不加SPD。

4. 配电盘内部的SPD配置

• 如果第一级SPD无法保护配电盘内设备，则需在配电盘内安装第二级SPD。
• 参数要求：
  • 标称放电电流In：≥ 5kA（8/20μs）。

5. 安装间距要求

• 电压开关型SPD与限压型SPD：线路长度不宜小于 10m。
• 限压型SPD之间：线路长度不宜小于 5m。
• 若设备与配电中心距离较近，可通过增加线路长度来满足间距要求。

6. 长距离的设备保护

• 当SPD与被保护设备之间距离 > 30m，应在靠近设备处加装另一个SPD。
• 参数要求：
  • 通流容量：≥ 8kA。

7. 防止工频过压损毁SPD

• SPD需能够承受暂态工频过压（ms级），以免因长时间工频过压烧毁。
• 注意：工频过压能量远高于瞬态过电压（μs级），需选择具有较高工频工作电压的SPD。

8. 每级SPD的保护装置

• 每一级SPD需配置保护装置，如断路器或熔断器，确保断流容量大于该处最大短路电流。

9. 其他选用注意事项

• 响应时间：尽可能快。
• 使用寿命：优先选择寿命长的SPD。
• 可维护性：易于检测和更换。
• 通流容量：根据实际防雷需求选择适当容量。
• 耐湿性能：适应不同环境条件，确保长期可靠运行。
• 价格和性价比：综合考虑功能、性能与成本。

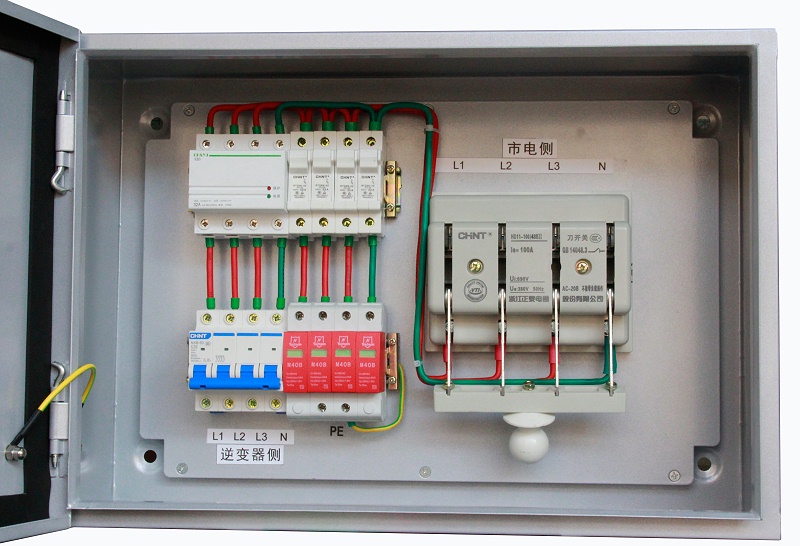

天盾雷电提醒您配电箱中的SPD选用必须结合电力系统的运行环境、被保护设备的特性以及线路的实际条件，通过合理设计与配置，确保电网运行稳定及设备安全。
