浪涌保护器接地的规范与要点

接地是浪涌保护器（SPD）发挥作用的关键环节，能够有效将雷电感应电流或浪涌电流泄放至大地，避免对电子设备的损害。以下是浪涌保护器接地的规范与要点：

1. 接地的重要性

• 浪涌保护器的主要功能是引导瞬态过电压的电流至地。如果接地系统不完善或接地电阻过高，浪涌保护器无法有效泄放浪涌电流，从而失去防护作用。
• 接地系统的良好性能能够降低浪涌电压残压，保护设备的安全运行。

2. 接地线的选择与要求

1. 导线截面积要求：

   • 电源浪涌保护器：接地线应采用不小于 16 mm² 的铜导线（具体要求根据SPD等级而定）。
   • 信号浪涌保护器：接地端应采用不小于 4 mm² 的铜芯导线。
   • 接地线应尽量短、直，减少线缆电感引起的残压。

2. 接地电阻：

   • 建筑物防雷接地电阻不应超过 10Ω（具体根据当地规范可能有所不同）。
   • 专用接地系统的电阻值应符合设备要求，通常要求更低。

3. 等电位连接：

   • 接地端子必须与机房或建筑物内的等电位接地系统连接。
   • 避免多点接地和接地系统断开导致的潜在危险。

3. 浪涌保护器接地安装的步骤

1. 现场勘测：

   • 勘察建筑物接地系统是否完备，确定接地极位置及接地引线布设方式。
   • 规划浪涌保护器的安装位置，根据电源排或信号端口合理安排空间。

2. 选择合适的接地方式：

   • 建议采用 “专用接地” 或 “共用接地”：
     • 专用接地：独立设置接地极系统，避免与其他设备共用接地。
     • 共用接地：与建筑物主接地系统连接，但需保证低阻抗路径。

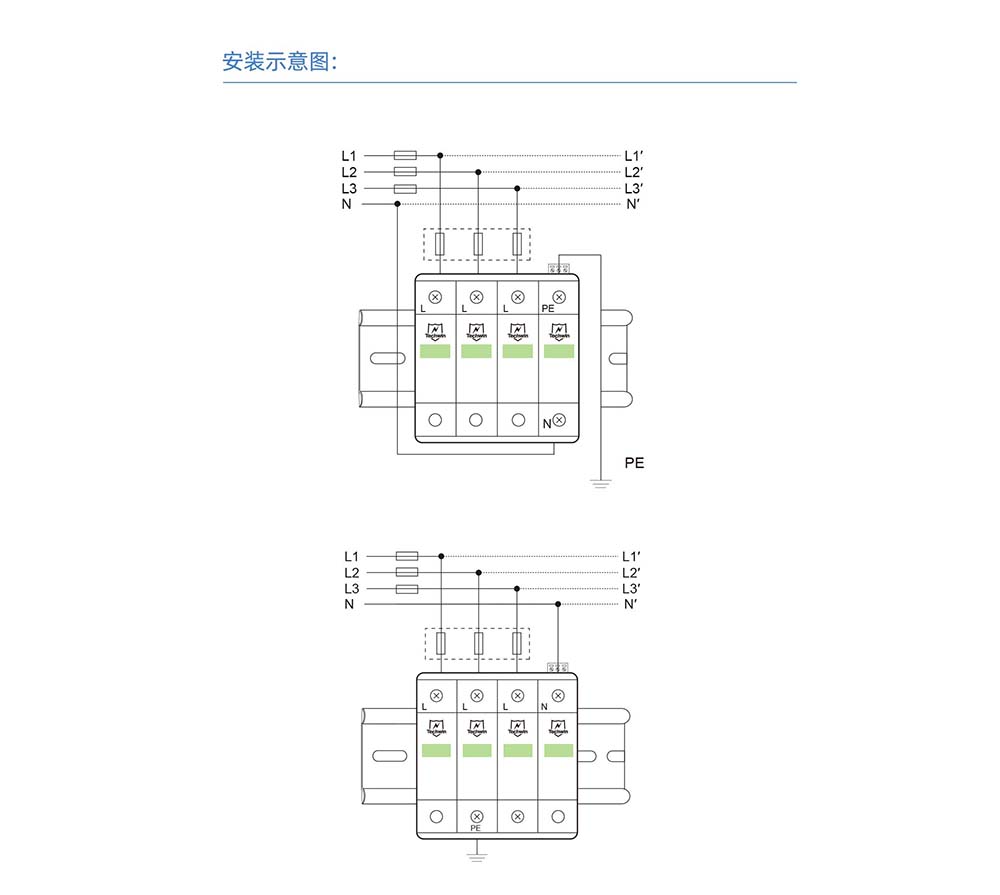

3. 接线连接：

   • 输入端：连接电源或信号线路的输入。
   • 输出端：连接至被保护设备。
   • 接地端：用粗短铜线连接至接地端子板，并确保紧固牢靠。

4. 减少线路感抗：

   • 接地线应尽量短、直，避免弯折。线长不应超过 0.5米。
   • 多余线缆可通过增加接地极或绕接方式优化路径。

5. 规范化接地：

   • 根据《建筑物电子信息系统防雷技术规范》，确保浪涌保护器接地符合以下要求：
     • 信号线路SPD应连接至信号端口上。
     • 输出端接至被保护设备端口。
     • 所有接地必须通过等电位端子板，避免浮地现象。

4. 接地常见问题及解决方法

1. 接地不良：
   • 原因：接地电阻过高或接地极设计不合理。
   • 解决：优化接地极设计，增加接地极数量或深度。
2. 接地线过长：
   • 原因：布线路径规划不当。
   • 解决：调整浪涌保护器安装位置，减少接地线长度。
3. 接地断开：
   • 原因：接地线连接松动或老化。
   • 解决：定期检查接地系统的完整性和可靠性。

5. 关键注意事项

• 浪涌保护器的安装需断电进行，确保施工安全。
• 定期检查接地系统的性能，尤其在雷雨季节之前。
• 确保所有浪涌保护器的接地符合国家和地区相关标准，如《建筑物防雷设计规范》或其他地方标准。

通过天盾雷电规范化接地与安装，浪涌保护器能够最大限度发挥其保护作用，为各领域提供可靠的安全屏障。
