信号浪涌保护器简介

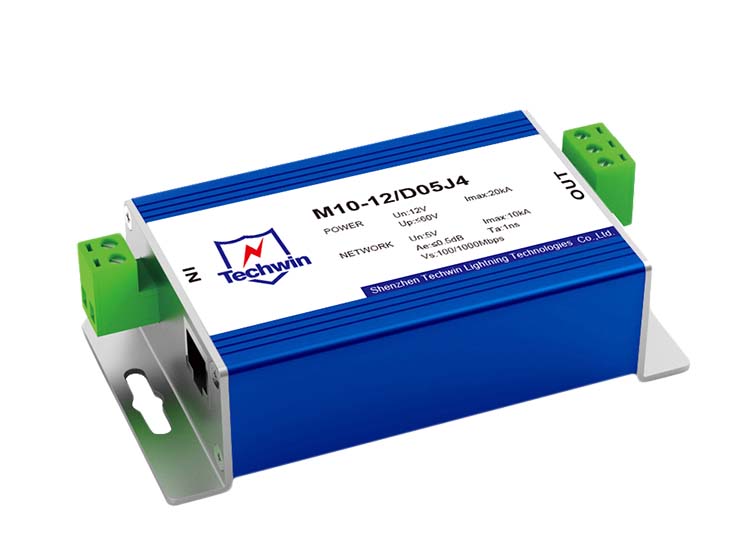

信号浪涌保护器（SPD）根据不同应用场景，设计有多种类型，用于保护电话线、网络线、控制信号线、大功率广播信号线、监控信号线及视频信号线等。在不同信号类型下，浪涌保护器的设计需综合考虑工作电压、信号频率、传输速率及浪涌承受能力等。

具体信号类型及电路设计

1. 电话信号浪涌保护器

• 信号特点：对称双线（可看作平行线），工作电压直流48V，铃压90V，频率64kbits/s。
• 设计参数：
  • 直流动作电压：190V < V < 260V。
  • 冲击击穿电压：< 700V。
  • 浪涌承受能力：耐雷击电压 ≥ 4kV，耐雷击电流 ≥ 5kA。

2. RS232接口浪涌保护器

• 信号特点：适用于多种通信连接方式，如25针、15针、9针电缆或双绞线，工作电压15V以下，速率数百kbits/s。
• 设计参数：
  • 直流钳位电压：≥ 15V。
  • 冲击钳位电压：≤ 26V。
  • 传输速率：≥ 1Mkbits/s。
  • 耐压能力：≥ 1.5kV。
  • 耐雷电流能力：≥ 3kA。

3. RS485接口浪涌保护器

• 信号特点：通常为双绞线连接，工作电压12V以下，传输速率100kbits/s。
• 设计参数：
  • 直流钳位电压：≥ 12V。
  • 冲击钳位电压：≤ 22V。
  • 传输速率：≥ 1Mkbits/s。
  • 耐压能力：≥ 1.5kV。
  • 耐雷电流能力：≥ 3kA。

4. E1接口浪涌保护器

• 信号特点：用于2Mkbits/s信号，信号电平不超过3V，传输速率2047kbits/s。
• 设计参数：
  • 直流钳位电压：≤ 5V。
  • 冲击钳位电压：≤ 20V。
  • 传输速率：≥ 2Mkbits/s。
  • 插入损耗：≤ 1dB（工作频率范围内）。
  • 耐压能力：≥ 1.5kV。
  • 耐雷电流能力：≥ 5kA。

5. 同轴线浪涌保护器

• 信号特点：用于BNC接口的同轴信号线路，可能需要保护芯线对外皮或外皮对地的浪涌。
• 设计参数：
  • 浪涌承受能力：耐雷电流能力 ≥ 10kA。
  • 插入损耗：≤ 0.2dB（工作频段）。
  • 驻波比：≤ 1.1。

电路设计关键点

1. 保护模式：

   • 根据通信线路的类型选择不同的保护方案（如差模保护、共模保护）。

2. 电路结构：

   • 使用压敏电阻（MOV）、气体放电管（GDT）和瞬态抑制二极管（TVS）等器件进行分级保护。

3. 匹配参数：

   • 需兼顾信号传输的速率、频率响应和损耗，确保保护器件不影响正常通信。

4. 高频性能：

   • 在高频信号线路（如E1接口、同轴线）中，需特别注意插入损耗和驻波比的设计，保证通信质量。

信号浪涌保护器的设计需根据具体的信号特点和保护要求，合理选取保护电路结构和元器件参数，做到既能提供充分的浪涌保护，又不影响信号的正常传输和质量。天盾雷电浪涌保护器广泛应用于通信、监控、广播及工业控制系统中，确保设备在雷击及电涌干扰下的安全稳定运行。
