浪涌保护器的工作原理详解

浪涌保护器（SPD）是一种保护电气设备免受瞬态过电压（如雷击或电网操作过电压）影响的装置。以下从工作原理、试验分类、技术参数及用途多个方面阐述其关键特性：

1. 浪涌保护器的基本工作原理

• 正常状态：在电路正常运行时，浪涌保护器的阻抗很高，相当于电路中的开路状态，不影响电力或信号的正常传输。
• 浪涌发生时：当电路中产生瞬间过电压（如雷击或其他浪涌现象），浪涌保护器的阻抗迅速变小，转为低阻状态，将浪涌电流快速引导至接地系统，同时限制电压幅值。
• 恢复正常：浪涌结束后，浪涌保护器恢复到高阻状态，不再影响电路运行。

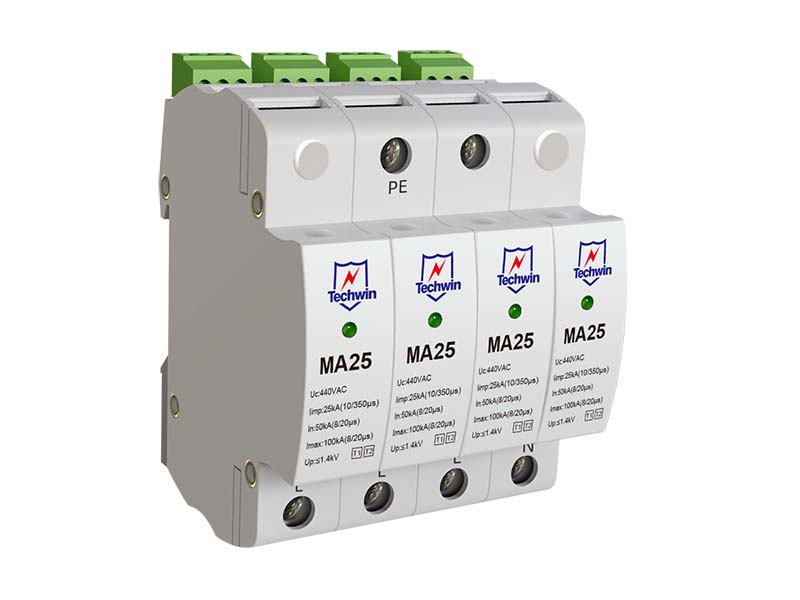

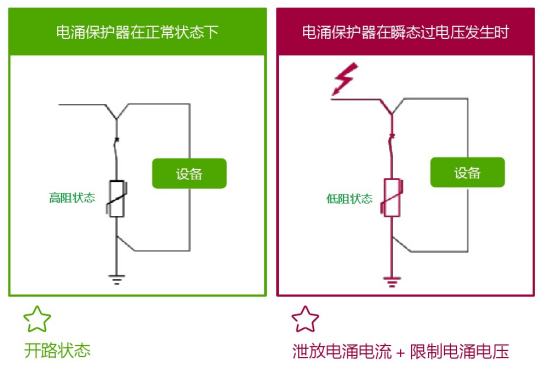

此过程可以通过一个简单示意图来说明：

• 高阻状态 → 检测到浪涌 → 低阻状态（泄放浪涌电流） → 浪涌结束 → 高阻状态恢复。

2. 浪涌保护器的试验波形分类

不同的试验波形用于模拟实际工作环境中的浪涌情况：

1. I级试验
   • 波形：10/350 µs
   • 用于模拟直接雷击的高能浪涌。
2. II级试验
   • 波形：8/20 µs
   • 模拟间接雷击或线路感应雷电流的浪涌。
3. III级试验
   • 波形：复合波形（1.2/50 µs电压波，8/20 µs电流波）
   • 模拟设备的电气耐压和线路操作过电压的情况。

3. 浪涌保护器的关键技术参数

1. 最大持续工作电压（Uc）
   • 浪涌保护器能够持续承受的最大交流电压（有效值）或直流电压。
2. 标称放电电流（In）
   • 指浪涌保护器可通过的 8/20 µs 波形电流的峰值，通常为 20 次不损坏。
3. 最大放电电流（Imax）
   • 表示浪涌保护器能够承受的 8/20 µs 波形电流的峰值，通常为 2 次。
4. 冲击电流（Iimp）
   • 浪涌保护器在 I级试验条件下的冲击能力，由电流峰值（Ipeak）和电荷（Q）决定。

4. 浪涌保护器的用途与意义

• 设备保护：安装在被保护设备前端，有效降低雷击或其他浪涌引起的瞬态过电压。
• 防老化：减少电气设备因瞬态过电压造成的性能老化。
• 避免损毁：防止设备因雷电或电网异常导致的直接损坏。

5. 重要性能要求

• 响应时间快：瞬态浪涌往往在微秒级完成，浪涌保护器的响应时间通常小于1毫秒。
• 高通流容量：确保其能承受大能量浪涌而不损坏。
• 使用寿命长：需要具有良好的耐久性，避免频繁更换。

通过安装浪涌保护器，可以显著提高电气设备的安全性，降低因雷击或线路异常引发的经济损失。在实际应用中，根据具体的电气环境和设备要求选择合适的浪涌保护器是非常重要的。
