浪涌保护器（SPD）图纸符号与标注说明

在电气设计图纸中，浪涌保护器 (SPD) 的符号和代号用以明确设备的类型和安装位置。以下是常见的浪涌保护器符号及相关内容的说明：

1. 常见浪涌保护器图例符号

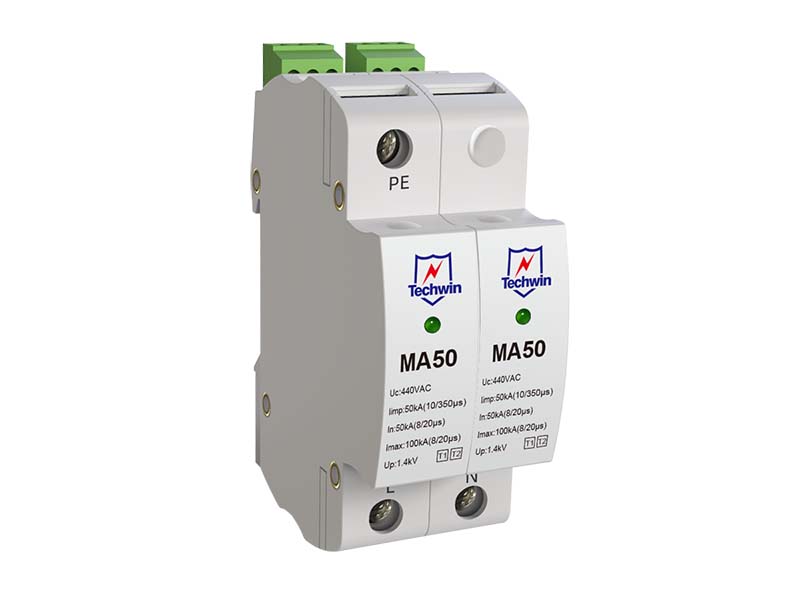

• 电源浪涌保护器 (SPD for Power Supply)

  • 符号：通常用一个矩形框表示，内部标注“SPD”字样或带有箭头指向接地符号。

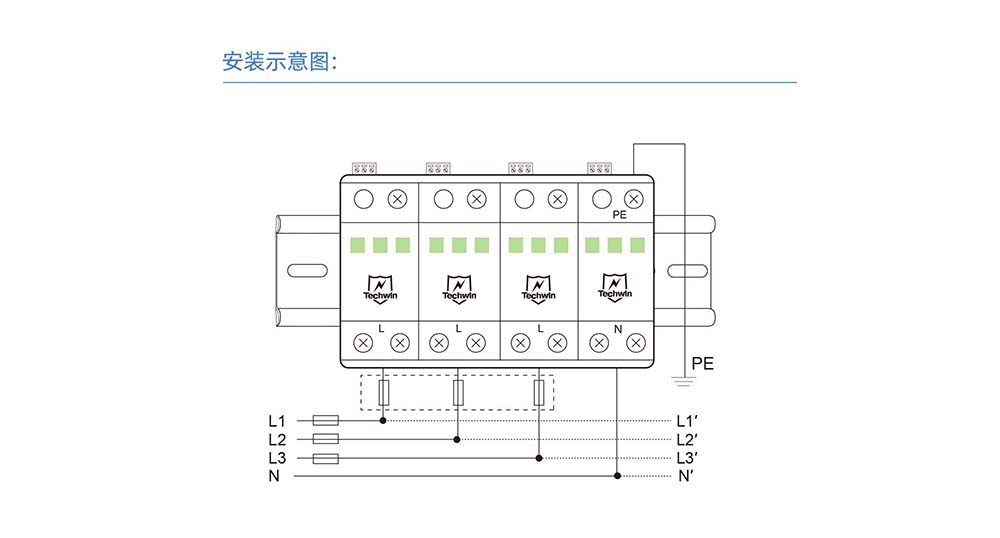

  • 接线标注：L（火线）、N（零线）、PE（地线）清晰标示。

• 信号线路浪涌保护器 (SPD for Signal Lines)

  • 符号：矩形框，内部标注“SPD”，并带有两端连接的信号线。
  • 标注：一般标明输入端和输出端，分别表示信号流入和流出。

• 复合浪涌保护器 (Hybrid SPD)

  • 符号：带分隔的矩形框，用以区分电源和信号保护模块。

2. 电气图纸中的代号标法

• 电源浪涌保护器：

  • 标记：SPD-P（Power）。
  • 实例：SPD-230V，用于230V交流系统保护。

• 信号浪涌保护器：

  • 标记：SPD-S（Signal）。
  • 实例：SPD-RJ45，用于以太网线路的浪涌保护。

• 组合保护器：

  • 标记：SPD-C（Combination）。
  • 实例：SPD-CAC，用于同时保护电源和信号。

3. 浪涌保护器的防雷意义

（1）减少次生灾害

• 雷击直接影响建筑物、电力设备和信号系统，同时可能引发火灾、短路等次生灾害。
• 作用：浪涌保护器能有效吸收浪涌能量，减少事故风险。

（2）消除或降低安全隐患

• 防雷检测与浪涌保护器的安装相辅相成，可以精准测量和监控，确保防雷系统长期有效工作。
• 作用：特别在高层建筑和工业设施中，提供多层次的安全保障。

（3）促进行业发展

• 意义：通过标准化检测流程和规范安装，浪涌保护行业逐步成熟，提高防雷意识，推动技术进步。

4. 避雷针原理与浪涌保护器的协同工作

避雷针的作用

• 利用其尖端效应和接地特性，形成高效的放电路径，将雷电流直接导入大地，保护建筑物免受雷击破坏。

浪涌保护器的作用

• 对于避雷针无法直接保护的内部设备，浪涌保护器可有效吸收残余雷电能量，防止过电压传递至电气系统内部。

通过图纸中的明确标注和标准化符号，电气设计师和施工人员可以快速理解浪涌保护器的作用和安装方式，有助于提升整个电气系统的可靠性和安全性。
