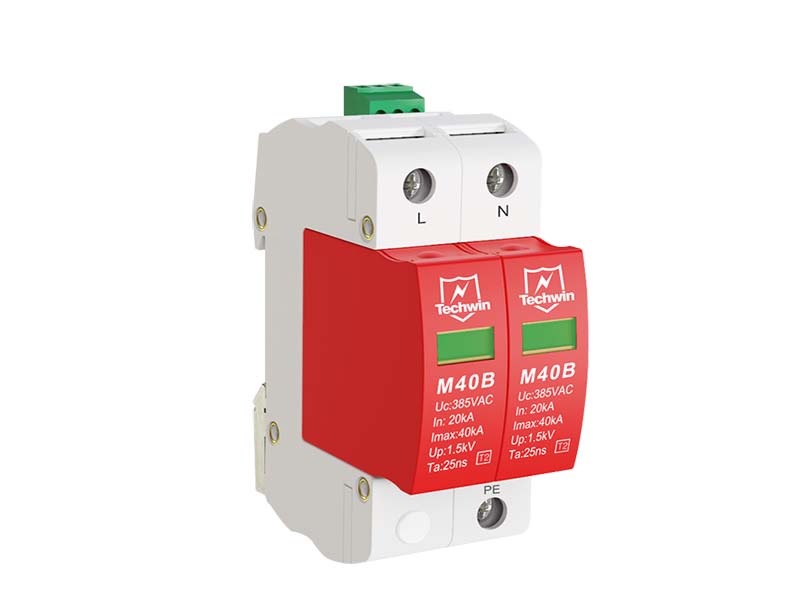

浪涌保护器（SPD）的结构和作用可以通过以下内容更详细地理解：

1. 浪涌保护器的结构

浪涌保护器的核心元件是非线性元件，根据所用元件的不同，可以分为两种主要类型：

（1）开关型浪涌保护器

• 非线性元件：气体放电管（GDT）。
• 工作原理：
  在正常电压下，气体放电管呈现高阻状态（相当于断路）。当浪涌电压达到一定的触发电压时，气体被击穿，放电管的电阻迅速降低到几欧姆甚至更低，形成一个导电通路，将浪涌电流泄放到地。
• 特点：
  • 动作电压较高，适合用于一级防护。
  • 具有较大的通流能力，耐雷击能力强。

（2）限压型浪涌保护器

• 非线性元件：金属氧化物压敏电阻（MOV）。
• 工作原理：
  在正常电压下，MOV的阻值非常高（兆欧级别）。当电压超过其阈值时，MOV的电阻值迅速下降到很低，通过分流作用将过高的电压限制在安全范围内。
• 特点：
  • 响应速度快，适合二级或末端三级防护。
  • 能够较好地吸收过电压能量，保护设备免受浪涌影响。

2. 浪涌保护器的作用

（1）泄流作用

• 原理：
  当电力系统因雷击或其他原因产生浪涌电流时，浪涌保护器的阻值迅速下降，形成低阻通道。浪涌电流通过浪涌保护器泄放到大地，而不是流入设备中，从而保护设备免受高电流的冲击。

（2）限压作用

• 工作原理：
  浪涌保护器会在系统两端限制过高的电压。当浪涌电压超出设备承受范围时，SPD会将电压降低到安全范围，避免电气设备因高电压损坏。

（3）双重保护原理

• 浪涌保护器与设备是并联关系：
  • 在正常工作电压下，浪涌保护器相当于开路，对系统无影响。
  • 在浪涌发生时，浪涌保护器导通，将浪涌能量引入大地，降低线路两端的电压，保护电气设备免受损害。

3. 浪涌保护器的分类与应用

按防护级别分：

• 一级防护：
  • 主要用于总配电柜处，防止直接雷击和大电流浪涌。
  • 通常为 开关型 浪涌保护器，具备较强的泄流能力。
• 二级防护：
  • 安装于分配电箱，用于防止感应雷或浪涌电压。
  • 多采用 限压型 浪涌保护器，兼具泄流和限压功能。
• 三级防护：
  • 用于终端设备前（如仪器、电脑等），对残余浪涌电压进行精细保护。
  • 常采用 限压型 或组合型浪涌保护器。

按应用场景分：

• 电源浪涌保护器：用于电力系统。
• 信号浪涌保护器：保护信号线路（如网络、电话线路）。
• 组合浪涌保护器：适用于多功能设备，综合保护多种线路。

4. 浪涌保护器的工作示意

在实际工作中，当电网正常运行时，浪涌保护器几乎不起作用；一旦浪涌电压或电流出现：

1. 浪涌保护器导通，将浪涌能量快速泄放到地；
2. 同时，限制电路两端电压在设备可承受的安全范围内；
3. 浪涌消失后，浪涌保护器恢复到高阻状态，不影响设备的正常运行。

浪涌保护器通过泄流和限压两种方式保护电气设备，其设计特点决定了其在不同场景中的适用性：

• 开关型注重泄流，适合一级防护；
• 限压型注重限压，适合二级和三级防护。

定期检查浪涌保护器的状态是保证设备安全运行的重要环节，尤其在雷雨多发地区或浪涌频繁的工业环境中尤为重要。
