为什么每组柜都至少有一个防雷器？

电气柜中安装防雷器的主要目的是保护线路和设备安全，尤其是在雷击、线路操作过电压等情况下，可以有效吸收或限制过高电压，避免电气设备损坏。每组柜至少安装一个防雷器，具体原因如下：

1. 分级保护的要求

   • 电力系统中的浪涌和过电压可能来源于多个环节（如雷击、设备操作、感应电压等）。
   • 根据分级防护原则，总进线柜、分配电柜和出线柜都需要各自的防雷器，确保浪涌能被逐级削减，不影响设备。

2. 功能分工

   • 进线柜防雷器：保护外部电源接入时的浪涌电压，避免外路高电压进入电气柜系统。
   • 出线柜防雷器：防止线路中的操作过电压（如真空断路器分合时产生的过电压）对负载设备造成冲击，替代传统的过电压吸收器。
   • 分配电柜防雷器：保护局部电源线路及设备的安全，防止感应过电压对设备造成损害。

3. 保证整个系统的连续性

   • 每组柜内至少一个防雷器，确保每个电气设备或回路都能得到针对性的保护。
   • 即使某一个防雷器出现失效，其他分组防雷器也可以对设备提供一定的保护，增强系统的可靠性。

防雷器的作用

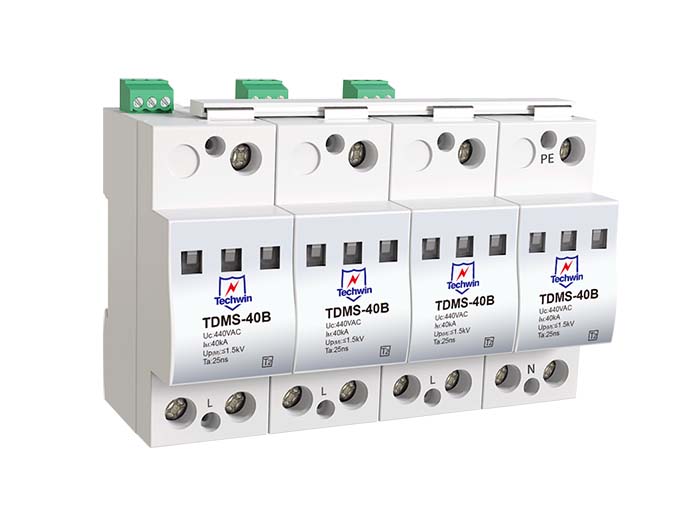

防雷器（又称浪涌保护器）的作用在于吸收或泄放过高电压，确保电路和设备安全运行。具体作用如下：

1. 吸收过电压

   • 当线路中某段产生过高电压（如雷击、感应电压或设备操作浪涌）时，防雷器通过非线性元件将多余的电压转化为热能或引导到地，从而保护设备和线路不受影响。

2. 限制浪涌电压

   • 防雷器可以将电压限制在设备可以承受的安全范围内，避免绝缘击穿或设备损坏。

3. 分流泄流

   • 在浪涌电流或过电压产生时，防雷器会迅速导通，将过高的电流泄放到地，以保护线路和设备。

防雷器的重要性

1. 应对外部浪涌

   • 外路电源进入配电柜时，可能因雷击或远端操作产生浪涌。进线柜的防雷器可以削减外部浪涌对系统的影响。

2. 应对内部浪涌

   • 真空断路器在分合过程中可能产生操作过电压，这种过电压会对后续线路或负载设备造成威胁。出线柜的防雷器可以有效抑制这种浪涌现象。

3. 保护电力设备

   • 电力系统中，许多设备如电容器、变压器、开关装置等，对过电压非常敏感。防雷器的安装可以有效延长这些设备的寿命，减少故障率。

注意事项

1. 电压等级匹配

   • 防雷器的电压等级必须与电力系统的额定电压相匹配。错误的电压等级可能导致防雷器失效或保护不充分。
   • 不同用途（如发电、输电或配电）和不同电气系统（如交流、直流）需要选择合适的防雷器型号。

2. 安装位置选择

   • 防雷器应安装在靠近受保护设备的位置，以尽可能降低浪涌的影响范围。
   • 进线柜、分配电柜和出线柜应分别设置防雷器，避免任何环节的浪涌威胁扩散。

3. 定期检查与维护

   • 防雷器长期承受浪涌冲击，其核心元件可能逐渐老化，需定期检查状态指示器（如颜色变化或弹出指示），必要时及时更换。

防雷器是电力系统中不可或缺的保护装置。通过分级布置（进线柜、分配电柜、出线柜），可以实现对不同浪涌来源的全面防护，确保线路和设备的安全运行。同时，正确选型和规范安装是防雷器发挥作用的前提条件。
