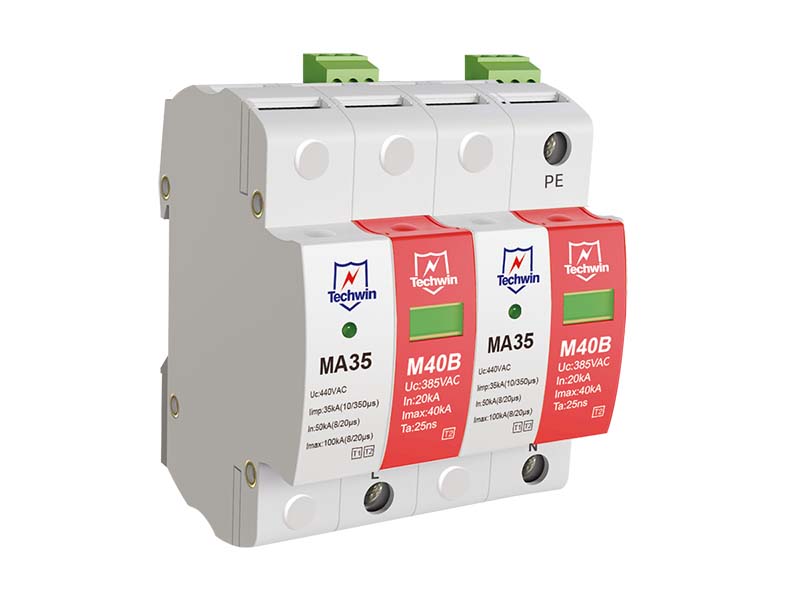

安装电涌保护器（SPD）时的注意事项

以下是天盾雷电安装电涌保护器时需要注意的重要事项：

1. 安装位置的距离要求

• 电涌保护器应尽量靠近被保护设备，以减少线路上的电压降和感应浪涌的影响。
• 建议距离控制在10米以内，如果不可避免地超过10米，需采取额外措施（如安装中间级SPD或采用屏蔽线缆）以降低浪涌干扰的影响。

2. 接地的可靠性

• 电涌保护器必须可靠接地：
  被保护设备的接地线应优先连接至电涌保护器的接地端子，然后通过SPD接地至总接地排，形成完整的泄流通路。
• 接地电阻值一般要求小于10欧姆，以保证浪涌电流能快速泄放至大地。

3. 接地线的连接方式

• 接地线连接应尽量短直：电涌保护器的接地线连接到总接地排或分组接地排时，线长要求小于0.5米。
  • 短距离可减少电压升高（地电位反击）和感应电感的影响。
• 避免线缆卷曲或多余弯折，降低接地电感引起的残压。

4. 接地线的截面积匹配

• 电涌保护器的接地线需要满足一定的最小截面积要求，与其放电能力相匹配：
  • 通常，电源电涌保护器的接地线截面积应不小于10mm²铜线或16mm²铝线；
  • 对于高放电能力的SPD（如Imax≥100kA），接地线可能需要更大的截面积。

5. 串联型SPD的安装方向

• 串联型电涌保护器（多为信号类SPD）安装时需注意：
  • 输入端（线路侧）接信号源或电源输入；
  • 输出端（设备侧）接被保护设备。
• 如果接线方向反了，SPD可能无法正确工作，甚至损坏设备。

6. 多级保护的协调

• 如果有多级SPD保护，需根据其**电压保护水平（Up）**和浪涌容量协调安装：
  • 一级保护（总配电箱）以泄放大能量浪涌为主，通常安装10/350µs波形SPD；
  • 二级保护（分配电箱）用于进一步降低浪涌残压；
  • 三级保护（终端设备）用于对重要设备提供精细保护，确保电压保护水平满足设备耐压要求。
• 每级SPD之间的距离应控制在5～10米，以保证浪涌能量分级释放并避免干扰。

7. 防护环境的检查

• 安装电涌保护器时应避免暴露在潮湿或高温环境中，需根据现场条件选择合适的防护等级（如IP65或更高）。
• 检查安装位置的电气绝缘情况，避免SPD因潮湿环境或接线错误而导致失效。

关于Uc=320VAC的电源SPD为何可用于380VAC系统

• 在三相电力系统中：

  • 线电压（L-L）= 380V；
  • 相电压（L-N、L-PE、L-PEN）= 220V。

• 电涌保护器主要用于L-N、L-PE或L-PEN之间，SPD的工作电压 Un = 220VAC。

• SPD的**最大持续工作电压（Uc）**定义为：SPD在长期运行时可以承受的最大电压。

  • 一般，Uc按照公式计算：Uc = 1.45 × Un
  • 对于Un = 220VAC的系统，Uc = 1.45 × 220V ≈ 320VAC。

因此，Uc=320VAC的电源SPD完全适用于380VAC三相电力系统，能够可靠保护相电压侧的设备。

通过正确的安装和接线，电涌保护器能够有效保护电气设备免受浪涌冲击的破坏。在实际使用中，必须严格按照电气规范操作，同时根据实际环境和系统需求选择适配的SPD类型和规格，确保其长期可靠运行。
