安全栅、信号隔离器、电涌保护器（SPD）功能与用途的对比

防爆设备广泛用于危险区域，其中安全栅、信号隔离器和电涌保护器SPD是不同功能的设备，三者各司其职，互为补充。以下从功能、原理及应用角度进行对比说明：

1. 安全栅

功能

• 本质安全防护设备：限制回路中的电压、电流能量至安全水平，防止危险能量进入爆炸性环境。
• 信号隔离与处理（主要针对隔离式安全栅）：同时具备抗干扰能力，可进行信号调理（如4-20mA转1-10V）。

分类

• 齐纳式安全栅：
  • 仅限能功能，需可靠接地。
  • 简单经济，但逐步被淘汰。

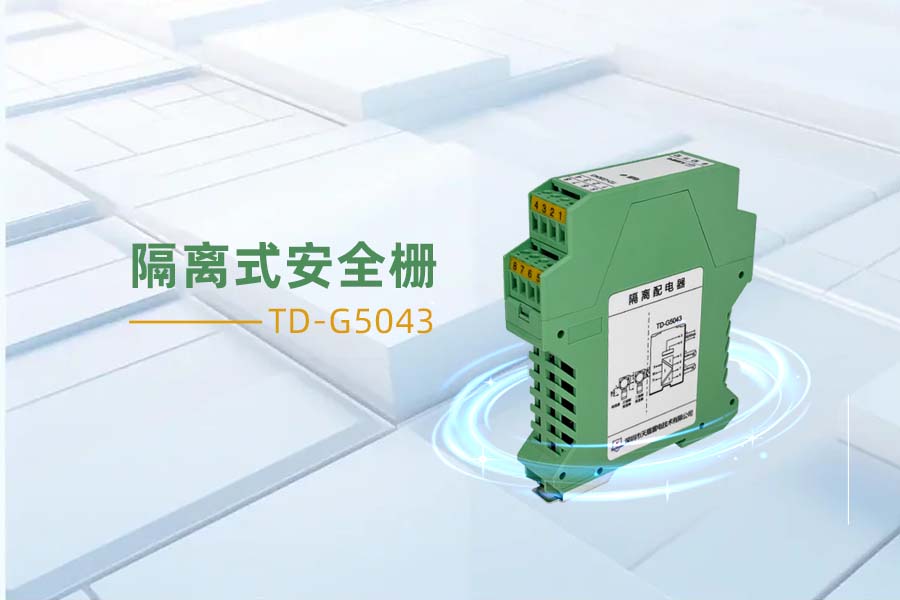

• 隔离式安全栅：
  • 集限能、隔离、信号处理于一体，抗干扰性能更强，是主流选择。

应用场景

• 用于本安回路中的信号和电源传输。
• 常见于石化、天然气等防爆场所，连接现场本安仪表与控制系统。

2. 信号隔离器

功能

• 信号隔离：通过光耦、变压器等方式隔离输入与输出，避免设备间干扰和地回路问题。
• 信号调理：可转换信号格式、标准（如4-20mA到0-10V）。
• 无限能功能：不具备对危险能量的限制，因此不能单独用于本安回路中。

应用场景

• 用于非本安回路中的信号隔离和处理。
• 在工业自动化、数据采集、PLC与现场设备通信中广泛使用。
• 替代部分隔离式安全栅的功能，但无法替代其防爆功能。

3. 电涌保护器（SPD）

功能

• 防雷保护设备：泄放因雷击或电网浪涌引起的过电压和过电流，保护后端设备。
• 高抗冲击能力：可以承受高达数千安培的浪涌电流（如10kA、20kA以上），保护信号回路和电源回路。

特点

• 不具备信号隔离和调理功能，仅提供防雷或过电压保护。
• 专门设计用于高冲击电流场合，通常浪涌能力远高于信号隔离器和安全栅。

应用场景

• 用于信号回路、电源回路的防雷保护。
• 广泛应用于通信基站、自动化设备、数据采集系统等易受雷击或电磁干扰影响的场景。

三者功能对比

设备	功能	主要应用	是否用于本安回路
安全栅	限制电能，隔离信号，信号调理	本安回路中连接现场设备和系统（防爆场合）	是
信号隔离器	信号隔离、调理，防止干扰	非本安回路的信号传输和处理	否
电涌保护器（SPD）	泄放浪涌电流，保护设备	防雷和过电压保护（信号、电源回路）	否

选型要点

1. 根据是否防爆

   • 如果用于防爆场合：需选用安全栅，且满足本质安全要求。
   • 非防爆场合：优先考虑信号隔离器或电涌保护器。

2. 根据功能需求

   • 信号隔离与调理：选择信号隔离器或隔离式安全栅（本安回路）。
   • 限能防爆：选用隔离式或齐纳式安全栅。
   • 浪涌防护：需额外安装电涌保护器SPD。

3. 结合回路特点

   • 在本安回路中，安全栅和电涌保护器通常配合使用：
     • 安全栅用于限制危险能量；
     • 电涌保护器用于防雷保护。
   • 在非本安回路中，信号隔离器和电涌保护器则单独或组合应用。

通过天盾雷电以上的分析，安全栅、信号隔离器和电涌保护器在功能和用途上各有侧重，合理选型和搭配使用可以确保系统安全和可靠运行。
