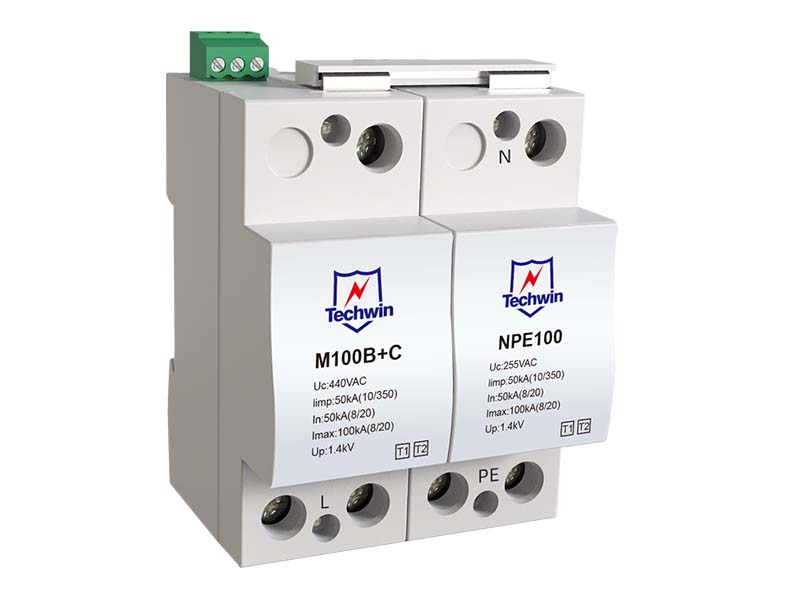

380V三相浪涌保护器的基本结构

天盾雷电浪涌保护器适用于三相四线供电系统（即三相电源系统包括三条相线L1、L2、L3，一条中性线N，以及接地线PE），保护模式包括以下几种：

1. 相对相（L-L）：相线之间的电压保护。
2. 相对地（L-PE）：相线与接地之间的电压保护。
3. 相对中线（L-N）：相线与中性线之间的电压保护。
4. 中线对地（N-PE）：中性线与接地之间的电压保护。
5. 组合模式：多种保护模式的综合应用。

接线步骤

1. 准备工作

   • 确保断电并确认供电系统电源完全关闭。
   • 检查浪涌保护器的额定电压与供电系统是否匹配。
   • 确认浪涌保护器的保护模式与供电系统接线方式（TT、TN-C、TN-S或IT系统）兼容。

2. 连接相线

   • 将浪涌保护器的输入端子（标记为L1、L2、L3）分别与供电系统的三条相线连接。
   • 使用导线连接时，尽量减少线长，以降低线路电感对浪涌保护效果的影响。

3. 连接中性线

   • 将浪涌保护器的中性线端子（标记为N）连接到供电系统的中性线。

4. 连接接地线

   • 将浪涌保护器的接地端子（标记为PE）牢固连接到接地线（地线）。

5. 组合保护（可选）

   • 若浪涌保护器支持多种保护模式，可根据需要选择相线与地线、相线与中性线、中性线与地线的保护组合。

6. 安装位置

   • 浪涌保护器应安装在配电箱内，尽量靠近被保护设备。
   • 确保浪涌保护器与设备之间的距离不超过10米（超过时需添加退耦装置）。

接线图示意




		lua




		三相四线系统 ----------------- L1 ----[SPD]----> L2 ----[SPD]---->  L3 ----[SPD]----> N ----[SPD]----> PE ----[SPD]---->


标注：

• L1、L2、L3：三相相线。
• N：中性线。
• PE：接地线。
• [SPD]：浪涌保护器模块。

注意事项

1. 接地可靠性
   浪涌保护器的接地线必须与供电系统的接地系统相连，且接地电阻应小于10Ω，以确保雷电流能快速泄放入地。

2. 保护功能检查
   浪涌保护器安装后，应检查其指示灯或报警功能是否正常，确保在浪涌保护器故障或老化时可以及时更换。

3. 定期维护
   浪涌保护器需定期检查其状态（如劣化指示灯是否点亮），并根据需要更换老化的模块。

4. 过流保护
   配合安装断路器或熔断器，以提供过流保护，防止浪涌保护器因持续过电流损坏。

适用场景

• 家庭住宅：家用电器、电力线路保护。
• 商业建筑：办公设备、通信线路保护。
• 工业环境：工业控制设备、大型用电系统保护。

安装合适的浪涌保护器并按照接线规范操作，可以有效提高供电系统和电子设备的安全性与可靠性。
