220V浪涌保护器接线图解析

根据不同的供电系统类型（如单相系统、TT系统、TN-C系统、TN-S系统），浪涌保护器（SPD）的设计和接线要求有所差异。以下是220V浪涌保护器的接线说明及其适用场景：

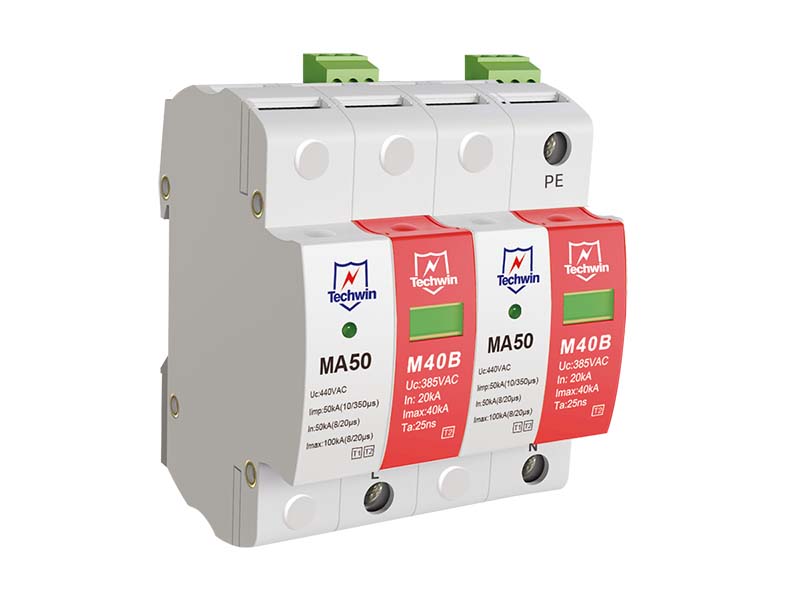

1. 单相系统接线（2P浪涌保护器）

• 接线说明：

  • 上端：
    • L口：接火线
    • N口：接零线
  • 下端：
    • PE口：接地线

• 适用场合：

  • 常见于家庭住宅及单相供电的场所，适用于单相三线制（火线、零线、地线）。

2. TT系统接线（3P+1浪涌保护器）

• 系统特点：

  • 电源系统有一点直接接地。
  • 设备外露导电部分接地与电源系统接地电气无直接关联。

• 接线说明：

  • 上端：
    • 三个L口：分别接三相火线
  • 下端：
    • N口：接零线
    • PE口：接地线

• 适用场合：

  • 常见于工业场所或供电可靠性要求较高的环境，避免设备间接接地电气干扰。

3. TN-C系统接线（3P浪涌保护器）

• 系统特点：

  • 保护零线（PEN）和工作零线共用一条线路。
  • 适用于无爆炸危险、对安全要求一般的场所。

• 接线说明：

  • 上端：
    • 三个L口：分别接三相火线
  • 下端：
    • PE口：接PEN线

• 适用场合：

  • 常见于老旧建筑或供电条件一般的场所，降低布线复杂性。

4. TN-S系统接线（4P浪涌保护器）

• 系统特点：

  • 保护零线（PE）与工作零线（N）完全分开。
  • 提高供电安全性，适用于对安全要求较高的场所。

• 接线说明：

  • 上端：
    • 三个L口：分别接三相火线
    • N口：接零线
  • 下端：
    • PE口：接地线

• 适用场合：

  • 医院、实验室、大型商业设施等危险性较大或安全性要求高的环境。

接线注意事项

1. 可靠接地：

   • 接地电阻应小于10Ω，确保浪涌电流迅速泄放至地。

2. 短接原则：

   • SPD与电源之间的连接线应尽量短，避免引线感应电压过高。

3. 分级保护：

   • 在多级防护场景中（如一级防护安装在建筑入口处，二级防护安装在配电柜内），需确保各级SPD参数匹配。

4. 定期检查：

   • 定期测试SPD的接地电阻及运行状态，确保保护器性能可靠。

示意图参考

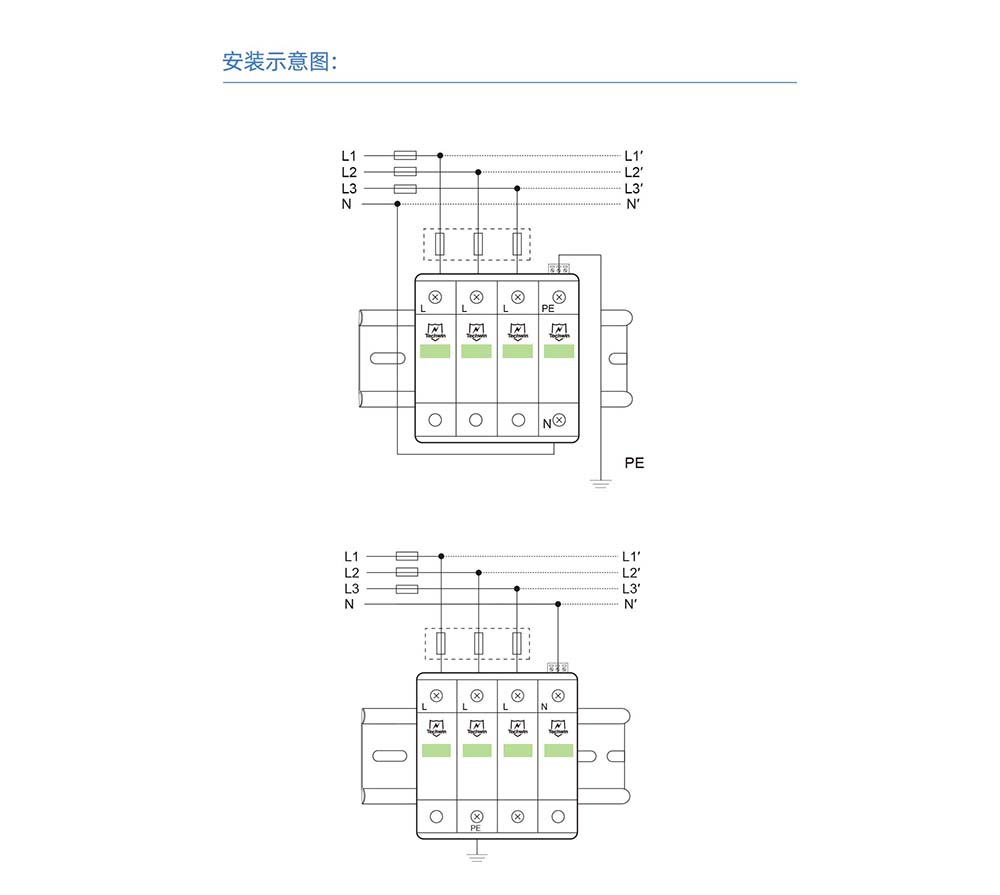

以下是各系统浪涌保护器的接线示意图：

1. 单相2P浪涌保护器

   • 火线 → L口
   • 零线 → N口
   • 地线 → PE口

2. 三相TT系统3P+1浪涌保护器

   • 三相火线 → L1, L2, L3
   • 零线 → N
   • 地线 → PE

3. 三相TN-C系统3P浪涌保护器

   • 三相火线 → L1, L2, L3
   • PEN线 → PE

4. 三相TN-S系统4P浪涌保护器

   • 三相火线 → L1, L2, L3
   • 零线 → N
   • 地线 → PE

通过合理选择和接线，浪涌保护器能够有效提升系统抗雷击及过电压能力，保障设备运行安全。
