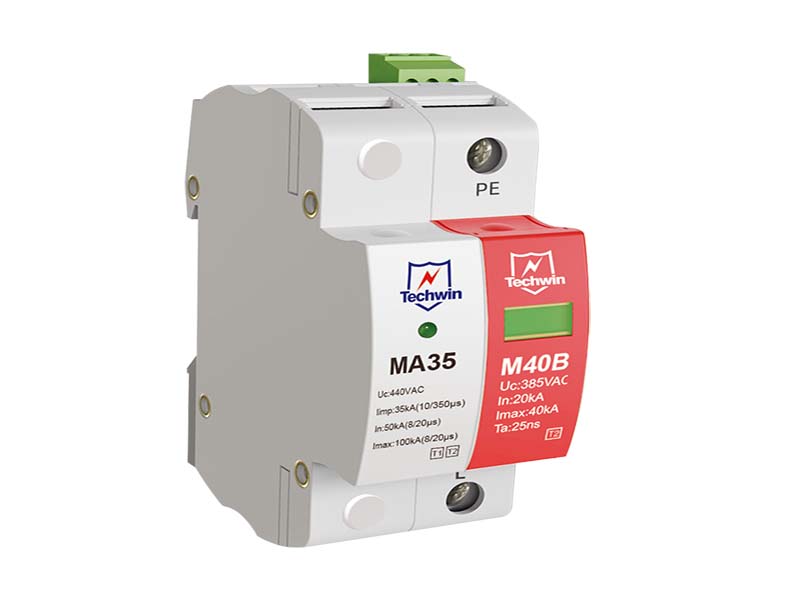

浪涌保护器参数解读指南

浪涌保护器（SPD）的关键参数直接影响其性能与应用场景，以下逐一解析：

1. 浪涌保护器类型

（1）电压开关型

• 特点：
  • 无浪涌时，阻抗高；有浪涌时，迅速转为低阻抗。
• 常用元件：
  放电间隙、气体放电管、闸流管、三端双向可控硅。
• 别称：
  短路型浪涌保护器。

（2）限压型

• 特点：
  • 无浪涌时，阻抗高；浪涌增大时，阻抗逐渐减小，呈强非线性特性。
• 常用元件：
  压敏电阻、抑制二极管。
• 别称：
  钳拉型浪涌保护器。

（3）复合型

• 特点：
  • 结合电压开关型和限压型元件，特性随电压变化。
• 特性表现：
  • 可能同时具有开关型与限压型的优点。

2. 标称放电电流（In）

• 定义：
  • SPD流过8/20μs波形电流时的电流峰值。
• 作用：
  • 用于Ⅱ级分类试验的参数，常用于评估SPD的耐用性。

3. 冲击电流（Iimp）

• 定义：
  • 由电流峰值（Ipeak）、电荷量（Q）、比能量（W/R）定义的参数，模拟10/350μs波形。
• 适用范围：
  • 用于I级测试，表征SPD承受直击雷的能力。

4. 最大放电电流（Imax）

• 定义：
  • SPD能承受一次性8/20μs波形电流冲击的峰值。
• 作用：
  • 用于Ⅱ级试验，表征SPD的极限通流能力。
• 注意：
  • Imax一般大于In，但两者结合用于评估SPD性能。

5. 最大持续工作电压（Uc）

• 定义：
  • SPD能够长期承受的最大交流或直流电压有效值。
• 作用：
  • 决定SPD是否适用于特定电网系统，避免误动作。

6. 电压保护水平（Up）

• 定义：
  • SPD限制接线端间电压的性能参数。
• 作用：
  • 应小于被保护设备的耐冲击电压值，确保设备免受浪涌损害。

7. 残压（Ur）

• 定义：
  • 当放电电流流经SPD时，其端子间的电压峰值。
• 作用：
  • 评估SPD保护能力，残压越低，对设备保护效果越好。

8. 外壳保护等级（IP等级）

• 定义：
  • 外壳防止触及危险部件、防止固体异物和水进入的防护等级。
• 常见等级：
  • IP20：防止手指触及，防固体异物直径≥12.5mm。
  • IP65：防止尘埃进入，防止低压喷水进入。

选型建议

1. 确定应用场景：

   • 对直击雷防护：优先选用I级SPD，关注Iimp参数。
   • 对感应雷及过电压：选用Ⅱ级或Ⅲ级SPD，关注In、Imax参数。

2. 匹配电网电压：

   • 根据电网类型选择相应的Uc值，确保兼容。

3. 关注保护等级：

   • 室内安装：IP20或更低。
   • 室外安装：IP65或更高，防水防尘性能更好。

4. 选择适当的Up值：

   • Up应小于设备耐压水平，确保设备免受浪涌损害。

通过分析参数，可更好地选择和应用浪涌保护器，实现对电气设备的有效保护。
