l 概述

在自动化技术飞速发展的今天，水库自动化管理系统的引入不仅提高了水利行业的管理效率，也对防雷保护提出了更高的要求。水库多位于山区，雷击现象频繁，需要对直击雷、感应雷、接地进行综合防雷保护。

因此，山西水务的自动管理系统包括水温遥测系统、闸门远程控制、防洪调度系统等，天盾雷电为该项目提供了一套综合智慧防雷解决方案，确保了系统的稳定运行和数据的安全。



l 方案细节

天盾雷电制定的综合防雷解决方案包括以下几个部分：

1) 电源系统防雷

系统供电部门的电源一般从中控室引入或就近引入，注意电源线的屏蔽，采用穿线钢管地埋方式敷设。在电源的接入点安装电源防雷箱，保护屋内其他设备用电。现场设备电源接入电源浪涌保护器，保护电源线两端设备。

2) 天线和馈线系统防雷

根据不同的通讯协议选择不同的浪涌保护器，在RS485通讯中选择485浪涌保护器，在无线通讯中，天线与无线端设备之间加高频馈线浪涌保护器以保护无线终端设备。

3) 信号线系防雷

信号线系统包括网络信号、视频信号、音频信号、控制信号等，可根据设备的特点选择不同的浪涌保护器。各种传感器安装在现场，通过信号线将传感器采集的信号传到数据采集单元上，因此在信号线的两端加装信号浪涌保护器，以保护传感器和数据采集单元。

4) 中心控制室防雷

电源进户后加一个电源防雷箱，然后再将电源接到市内配电盘上，在每个系统的信号和控制接口上安装相符的防雷器，并做好防雷接地。

5) 水库自动观测系统防雷实例

水文遥测系统：电源采用太阳能板—蓄电池供电，避免市电对系统的影响；在通讯方式的天线上安装同轴浪涌保护器，保护通讯设备。

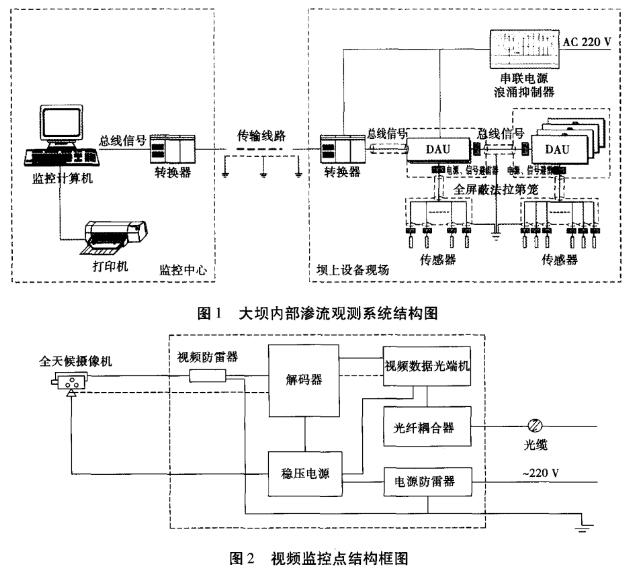

大坝安全监测系统：在水位传感器测安装D24Y2信号浪涌保护器，数据采集单元 DAU端安装D05J4-16信号浪涌保护器。

视频监控系统：共有12个监控点，视频信号采用光缆传输，摄像机前端安装电源网络二合一浪涌保护器，机房控制安装电源浪涌保护器和防雷排插。



l 总结

天盾雷电的综合防雷解决方案，山西水务的水库自动化管理系统得到了有效的防雷保护。这一案例展示了天盾雷电在防雷领域的专业能力和对客户需求的深刻理解。通过精确的防雷设计和高质量的防雷产品，天盾雷电不仅保障了水库自动化管理系统的稳定运行，也为水库的安全运营提供了坚实的保障。这一成功案例进一步证明了天盾在防雷领域的领先地位和对客户承诺的坚守。
