浪涌保护器(SPD)中Up与In的关系

发布时间:

浪涌保护器(SPD)中**电压保护水平(Up)标称放电电流(In)之间的关系是基于SPD的非线性伏安特性曲线(V-I特性)来理解的。以下是它们的详细关系和技术解析:


1. 什么是Up和In

  • Up(电压保护水平)
    表示SPD在通过特定电流时两端的电压峰值。具体而言,Up值是SPD在一定测试条件下(如In电流值)时测得的电压峰值。

    • 用来描述SPD在雷电流或浪涌电流通过时,对设备提供的保护水平。
    • 越小的Up值表示对下游设备的保护越好,但也意味着SPD自身需要承受更高的能量。
  • In(标称放电电流)
    用于考核SPD在一定次数浪涌冲击下的耐受能力。它是一种人为选定的具有8/20 μs波形的电流峰值,用于模拟雷电浪涌对SPD的冲击能力。

    • 常见的In值:5kA、10kA、20kA等。
    • 在此电流下测试SPD的性能和寿命。


2. Up和In的关系

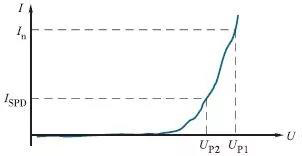

SPD的非线性伏安特性曲线(见下图示意)决定了Up和In之间的关系:

  1. 非线性特性

    • SPD的伏安特性是非线性的,表现为电流增加时,电压也会随之增加(但不是线性增加)。
    • 浪涌电流越大,SPD两端的电压(Up)越高。因此,Up不是一个固定值,而是与通过的电流值相关
  2. 不同In下的Up值

    • 对于同一个SPD,在不同的In值下测得的Up值不同。
    • 例如:
      • 在In=5kA时,可能测得Up=1.2kV;
      • 在In=10kA时,测得Up可能升高到1.5kV。
    • 因此,产品标称的Up值通常是在In测试条件下获得的一个参考值,但并不能完全反映SPD在不同浪涌电流下的保护能力。


3. 误区与实际应用

  1. 误区
    工程设计人员容易误解为Up是一个固定值,类似于设备的耐受电压(Uw),无论浪涌电流大小,Up值都不变。实际上,Up是动态变化的,随着浪涌电流的增大而升高

  2. 实际使用中的Up

    • 在实际应用中,SPD需要经受多次雷电浪涌或操作过电压冲击,其保护水平(Up)取决于实际浪涌电流的大小。
    • 测试时使用的In值,通常高于预期浪涌电流值(ISPD),是为了评估SPD的耐受能力和稳定性。
  3. 测试与设计的脱节

    • 测试时的In值用于考核SPD在标准化浪涌条件下的性能,而实际雷击浪涌的强度和波形可能与测试条件不同。
    • 工程设计时,仅依据标称的Up值来判断SPD的保护水平,可能导致对设备实际保护能力的误判。


4. 应用建议

  1. 综合考虑Up与In的选择

    • 在选择SPD时,不仅要关注其标称的Up值,还需结合In值和预期浪涌电流范围,确保SPD的保护能力满足实际需求。
  2. 优化系统设计

    • 在系统设计中,应合理配置SPD的分级防护。前端使用高通流容量、较高Up的SPD,中端和终端使用低Up的SPD,以实现多级保护。
  3. 测试环境与实际使用衔接

    • 工程设计时,应充分理解SPD的伏安特性曲线,避免过于依赖单一标称参数(如Up或In),而忽视实际浪涌环境的动态特性。


通过分析可以看出,SPD的Up值实际上是一个动态参数,依赖于浪涌电流的大小。合理理解和应用Up与In的关系,有助于在工程设计中优化SPD的选择和系统保护效果。
